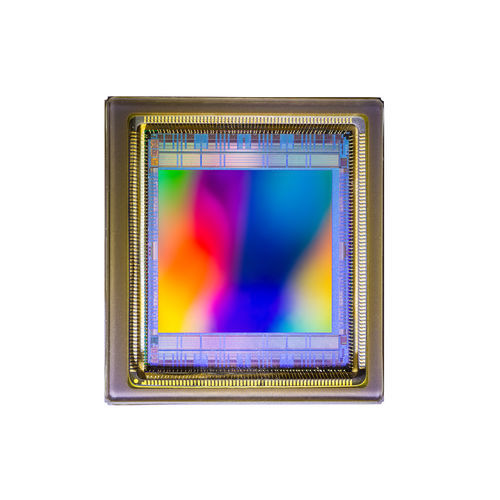

CMOS-Bildsensor CSG14K

Infrarotmit hoher Drehzahlhochauflösend

Bildsensor für die Qualitätskontrolle in der Fabrikautomation Merkmale Hohe Geschwindigkeit, hohe Auflösung OB-Pixel für On-Chip-Offset- und Rauschkorrekturen Komprimierung der Ausgangsdaten Binning für höhere FWC, DR und SNR HDR-Modus mit Doppelbelichtung Externer Trigger und Belichtungssteuerung möglich Erfassung von Bildstatistiken Pin-kompatibel mit CSG8K Vorteile Hoher SNR für Lösungen im optischen 1,05"-Format Leistungsstarke Anwendungen Erfassen von sich schnell bewegenden Objekten Einsatz bei schlechten Lichtverhältnissen Kleine Kameragröße Auf die Anforderungen der Anwendung zugeschnittene Betriebsmodi Allgemeine Beschreibung Mit der CSG14K bietet ams einen 14Mp Global Shutter Area Scan Sensor mit 3,2μm Charge Domain Pixeln für anspruchsvollste Machine Vision Anwendungen in 1" optischer Größe. Die CSG-Familie verfügt über schnelle, spaltenbasierte 12-Bit-ADCs, um branchenweit führende hohe Bildraten bei voller Auflösung zu erreichen, was eine schnellere Prüfung und einen höheren Datendurchsatz ermöglicht. Der Datendurchsatz kann durch Subsampling oder Binning reduziert werden, was noch höhere Bildraten ermöglicht. Optische Schwarzpixel werden für die automatische Schwarzwertkalibrierung und Zeilenrauschkorrektur verwendet. Die Berechnungen in der ISP-Pipeline können durch das Histogramm und die Bildstatistiken, die auf dem Chip berechnet werden, rationalisiert werden. Binning von Pixeln ist möglich, um FWC, DR und SNR zu verbessern. HDR-Modi arbeiten mit Doppelbelichtung. Belichtung und Auslesen können extern ausgelöst werden. Die CSG-Familie wird in einem 218-poligen LGA-Gehäuse mit 22 mm x 20 mm x 3,3 mm für ultrakompakte (C-Mount) Designs. Typische Anwendungen sind 4K-Video, Fabrikautomation, intelligente transportsysteme (ITS) und allgemeine Maschinensichtgeräte.
