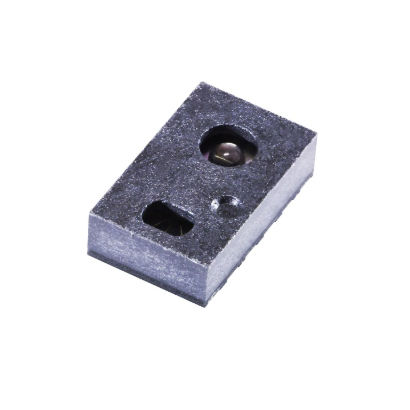

TOF-Sensor TMF8801 series

Time-of-Flight-Sensor mit integriertem 945nm IR VCSEL in einem 2,2mm x 3,6mm x 1,0mm großen optischen Modul 1,8V I²C Merkmale Direkte ToF-Technologie mit hochempfindlicher SPAD-Erkennung Schnelle Time-to-Digital Converter (TDC) Architektur Sub-Nanosekunden-Lichtimpuls entfernungsmessung von 20 bis 2500 mm bei 30 Hz On-Chip-Histogramm-Verarbeitung 940nm VCSEL Klasse 1 Augensicherheit On-Chip-Filter und -Algorithmus zur Unterdrückung von Sonnenlicht Das kleinste modulare OLGA-Gehäuse der Branche (2,2 x 3,6 x 1,0 mm) Vorteile Hoher SNR, großer Dynamikbereich und keine Mehrweg-Reflexionen Ermöglicht Entfernungsmessung in dunkler und sonniger Umgebung mit einer Genauigkeit von ±5% Bietet die klassenbeste Auflösung im Entfernungsmessmodus Ermöglicht genaue Abstandsmessungen Bietet hohe Genauigkeit, größeren Abstand zwischen den Deckgläsern, dynamische Deckglaskalibrierung, Schmutz- oder Fleckenentfernung und Nebensprechkompensation Augensicherheitsschaltung stoppt den VCSEL-Treiber, wenn ein VCSEL-Fehler auftritt Optische Filter mit Algorithmusunterstützung ermöglichen hohe Fremdlichtresistenz Geringerer Platzbedarf auf der Leiterplatte, ermöglicht flache Systemdesigns bei begrenztem Platzangebot Industrielle Designs Produkt-Parameter Versorgungsspannung [V]: 2,7 - 3,3 I²C-Bus: 1,8 V Programmierbar: Moduseinstellung, Wiederholrate, Interrupt Integrierte Leistungsmerkmale und Komponenten: Immunität gegen Umgebungslicht (100k Lux bis 0 Lux) Empfohlene Betriebsentfernungen [cm]: 2 - 250 Temperaturbereich [°C]: -30 bis 70 Gehäuse: OLGA, Pinanzahl 8
