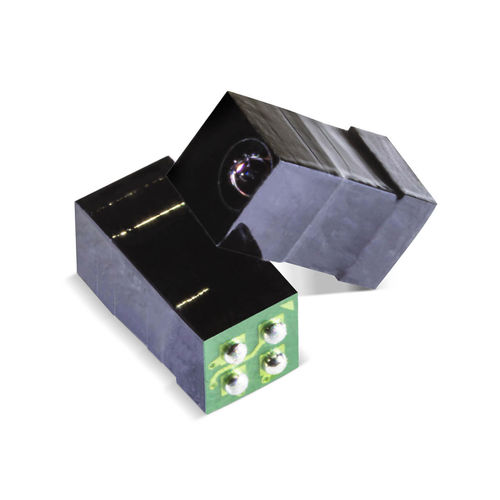

CMOS-Bildsensor NanEye

KontaktInfrarot

Miniatur-CMOS-Bildsensor Merkmale Grundfläche von 1mm x 1mm mit 4 Kontaktflächen Bildrate von 43-62fps bei einer Auflösung von 249x250 Möglichkeit, ein Signal durch ein bis zu 3 m langes Endoskop zu führen Entwickelt mit Fokus auf Kosteneffizienz hochempfindliche 3-Mikron-Pixel mit 62k Pixel Auflösung (125k für Stereomodul) Vorteile Konzipiert für die härtesten Anforderungen auf engstem Raum Weiches und genaues Bild Größere Reichweite Erschwingliche Einmalanwendung Sehen Sie das Unsichtbare Produkt-Parameter Auflösung [kP]: 62 Pixelgröße [µm]: 3 Größe [mm2]: 1 Verschlusstyp: Rolling Bildfrequenz [fps]: 62 Ausgangsschnittstelle: LVDS 1x 38Mbps Optionen: Mono, RGB Verpackung: 2x2 SGA oder Modul mit Kabel Besondere Merkmale: Modul mit integrierter Optik Allgemeine Beschreibung NanEye ist ein Bildsensor in Miniaturformat für Anwendungen, bei denen die Größe ein kritischer Faktor ist. Die Fähigkeit des Kamerakopfes, ein Signal durch ein bis zu 3 m langes Kabel zu leiten, macht ihn zur idealen Komponente für Endoskope mit minimalem Durchmesser. Mit einer Grundfläche von nur 1mmx1mm bietet er eine Auflösung von 249x250 mit einem hochempfindlichen 3um x 3um Rolling Shutter Pixel. Der Sensor hat eine hohe Bildwiederholrate von ca. 43fps bis 62fps, die über die Stromversorgung einstellbar ist. Der Sensor verfügt über einen 10bit ADC und eine bitserielle LVDS-Datenschnittstelle. Die Datenleitung ist halbduplex, so dass die Konfiguration dem Sensor in der Framebremse mitgeteilt werden kann.
