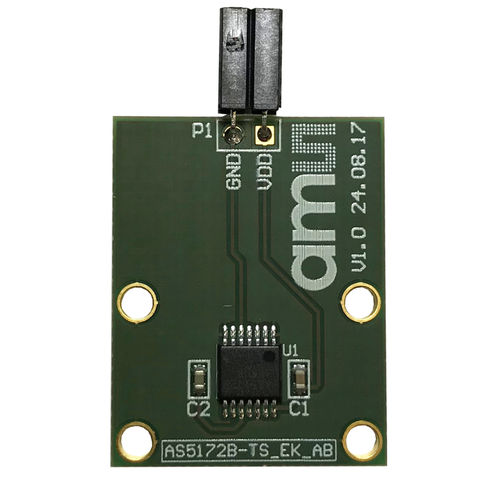

Winkelpositionssensor AS5172 series

berührungslosMagnetanalog

Hochauflösender magnetischer On-Axis-Winkelstellungssensor mit PSI5-Ausgang Merkmale 12-Bit-Auflösung bei 90° Mindestwinkel Geringes Ausgangsrauschen, geringe inhärente INL Magnetische Streufeldimmunität Funktionale Sicherheit, Diagnose AEC-Q100 Grad 0 qualifiziert (AS5172B) AEC-Q100 Grad 1 qualifiziert (AS5172A) Reduzierung der Systemkosten - keine Leiterplatte und zusätzliche Komponenten erforderlich Vorteile Kleine Winkelabweichungen mit hoher Genauigkeit auflösen Genaue Winkelmessung Höhere Lebensdauer und niedrigere Systemkosten (keine Abschirmung erforderlich) Befähiger für sicherheitskritische Anwendungen Geeignet für Automobilanwendungen SIP-Paket (System-in-Paket) Produkt-Parameter Auflösung [bit]: 14 oder 12 Schnittstellen: PSI5 Ausgang: UART-über-PSI5 Max. Drehzahl [U/min] Überspannungsschutz: Ja Redundant Versorgungsspannung [V]: 4.0 bis 12,0 Temperaturbereich [°C]AS5172A: -40 bis +125 / AS5172B: -40 bis +150 Gehäuse: AS5172A: SiP (System im Gehäuse) / AS5172B: TSSOP Automotive-qualifiziert: Ja Allgemeine Beschreibung Der AS5172 ist ein magnetischer Positionssensor mit einem hochauflösenden 12-Bit PSI5-Ausgang gemäß PSI5-Spezifikation Version 1.3 und 2.1. Basierend auf einer Hall-Sensor-Technologie misst dieser Baustein die orthogonale Komponente der Flussdichte (Bz) über eine volle Umdrehung und kompensiert externe magnetische Streufelder mit einer robusten Architektur, die auf einem 14-Bit-Sensor-Array und einem analogen Front-End (AFE) basiert. Ein Teilbereich kann programmiert werden, um die beste Auflösung für die jeweilige Anwendung zu erreichen. Zur Messung des Winkels ist nur ein einfacher zweipoliger Magnet erforderlich, der sich über der Mitte des Gehäuses dreht. Der Magnet kann über oder unter dem Gerät angebracht werden.
