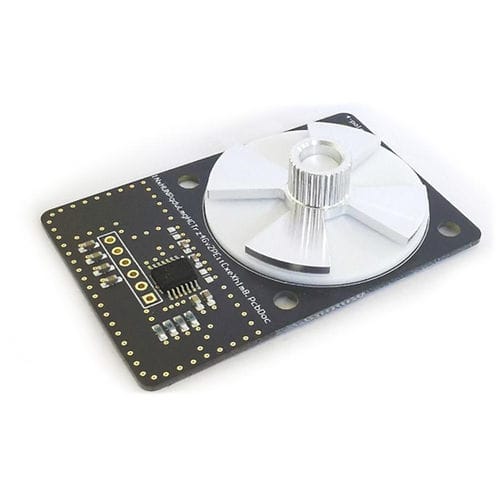

Winkelpositionssensor AS5715R series

induktivanalogMetall

Leistungsstarker induktiver Off-Axis-Positionssensor mit analogem SIN/COS-Differenzausgang Merkmale Kann in Umgebungen eingesetzt werden, in denen der seitliche Platz knapp bemessen ist Kann Motoren mit niedriger und hoher Polpaarzahl ohne Auflösungsverlust erfassen Reduziert die Drehmomentwelligkeit und erhöht die Effizienz der Motorsteuerung Funktioniert mit Motoren bis zu 480 000 Umdrehungen pro Minute Einfacher Ersatz für vorhandene AMR/GMR-Sensoren Befähiger für sicherheitskritische Anwendungen Geeignet für Automobilanwendungen Vorteile Flexibles Leiterplattendesign möglich - Anwendungen mit Hohlwelle und Seitenwelle Anpassungsfähiges Spulen- und Sensorlayout Hohe Winkelgenauigkeit (weniger als 1,0°) Geringe Ausbreitungsverzögerung Sin/Cos-Ausgang Funktionale Sicherheit, Diagnose AEC-Q100 Grad 0 qualifiziert Produkt-Parameter Auflösung: 0.3° elktrisch INL Schnittstellen: I2C Ausgang: Differenziell analog SIN/COS Max. Drehzahl [U/min]: 100000 (für 4-Pol-Paar) Überspannungsschutz: Ja Redundant: Nein Gehäuse: TSSOP-14 Automotive-qualifiziert: Ja Allgemeine Beschreibung Der induktive Positionssensor für die Motorsteuerung erfasst die elektrische Position innerhalb eines Polpaares einer rotierenden Welle und kann für die Motorkommutierung eines bürstenlosen Gleichstrommotors (BLDC) verwendet werden. Basierend auf der induktiven Sensortechnologie misst diese Familie die Kopplung zwischen einer Erregerspule (TX) und zwei Empfängerspulen (RX) über ein rotierendes Target. Die Spulen sind als gedruckte Schaltkreisspulen ausgeführt und das rotierende Ziel ist ein einfaches gestanztes Metallteil.
