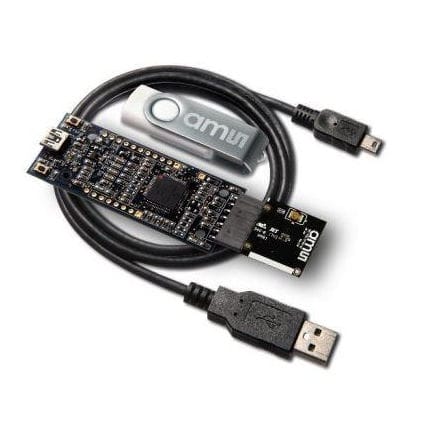

Umgebungslichtsensor TSL2740 series

Fotodiodenprogrammierbar

Licht-Digital-Wandler mit I²C-Schnittstelle Merkmale - Integrierter photopischer Filter auf dem Chip - Hohe Empfindlichkeit bis hinunter zu mLux-Pegeln - 0,18µm Prozesstechnologie mit 1,8V I²C - 1M:1 dynamischer Bereich - Programmierbare Einstellung des Näherungsoffsets - Automatische Subtraktion des Umgebungslichts bei Annäherung Vorteile - Bietet eine nahezu photopische Reaktionsfähigkeit - Designflexibilität für dunkles Glas und Platzierung - Reduziert den Stromverbrauch - Ermöglicht den Betrieb in dunklen Räumen bis zum Sonnenlicht - Kompensiert unerwünschte Reflexionen des IR-Energiesystems durch Übersprechen - Kompensiert unerwünschten Photodiodenstrom bei Umgebungslicht Produkt-Parameter Versorgungsspannung [V]: 1.8V I²C-Bus: I²C - 1,8 V Programmierbar: Verstärkung, Integrationszeit, Interrupt Max. Lux Integrierte Funktionen: ALS, Prox Empfohlene Betriebsentfernungen [cm]: 10 Temperaturbereich [°C]: -30 bis 85 Gehäuse: QFN (10-Pin) Allgemeine Beschreibung Der TSL2740 verfügt sowohl über eine Näherungserkennung als auch über einen hochempfindlichen Licht-Digital-Wandler mit Umgebungslichtsensorik (ALS). Die Näherungserkennungsfunktion bietet eine Objekterkennung mittels Fotodiodenerkennung mit reflektierter IR-Energie. Die Erkennungs-/Freigabeereignisse sind interruptgesteuert und treten auf, wenn das Näherungsergebnis die oberen und/oder unteren Schwellenwerte überschreitet. Die Proximity-Engine verfügt über Register zur Offset-Einstellung, um unerwünschte IR-Energiereflexionen am Sensor zu kompensieren. Die Näherungsergebnisse werden durch automatische Subtraktion des Umgebungslichts weiter verbessert.
