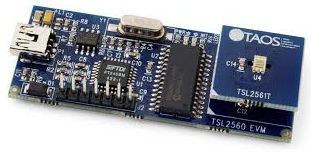

Umgebungslichtsensor TSL25 series

VISFotodiodenInfrarot

Licht-Digital-Wandler mit I2C-Schnittstelle Merkmale - Patentierte Doppeldioden-Architektur - 1M:1 dynamischer Bereich - Programmierbare Interrupt-Funktion - Digitale I²C-Schnittstelle - Erhältlich in 1,25mm x 1,75mm Chip-Scale oder 2,6mm x 3,8mm TMB oder 2mm x 2mm Dual - - Flache No-Lead (FN) Gehäuse Vorteile - Ermöglicht den Betrieb in Umgebungen mit IR-Licht - Ermöglicht den Betrieb in dunklen Räumen bis hin zu Sonnenlicht mit hohen Luxwerten - Reduziert den Interrupt-Overhead des Mikroprozessors - Die digitale Schnittstelle ist weniger anfällig für Störungen - Reduziert den Platzbedarf auf der Platine und vereinfacht das Design Produkt-Parameter Versorgungsspannung [V]: 2,7 - 3,6 Schnittstelle: I2C - VDD Programmierbar: Verstärkung, Integrationszeit, Interrupt Max. Lux: 40000 Temperaturbereich [°C]: -30 bis 70 Gehäuse: (6-Pin) CL, FN, CS, T Bemerkung: Nicht für neue Designs empfohlen. Siehe TSL2572x Gerätefamilie. Allgemeine Beschreibung Der TSL2561 ist ein Licht-Digital-Wandler, der die Lichtintensität in ein digitales Signal umwandelt, das über eine I2C-Schnittstelle ausgegeben werden kann. Jeder Baustein kombiniert eine Breitband-Photodiode (sichtbar plus infrarot) und eine infrarot-empfindliche Photodiode auf einem einzigen integrierten CMOS-Schaltkreis, der eine nahezu photopische Reaktion über einen effektiven 20-Bit-Dynamikbereich (16-Bit-Auflösung) bietet. Zwei integrierende ADCs wandeln die Fotodiodenströme in einen digitalen Ausgang um, der die auf jedem Kanal gemessene Bestrahlungsstärke darstellt. Dieser digitale Ausgang kann in einen Mikroprozessor eingegeben werden, der die Beleuchtungsstärke (Umgebungslichtpegel) in Lux anhand einer empirischen Formel ableitet, um die Reaktion des menschlichen Auges anzunähern. Der TSL2561 unterstützt einen traditionellen Interrupt, der so lange aktiviert bleibt, bis er von der Firmware gelöscht wird.
