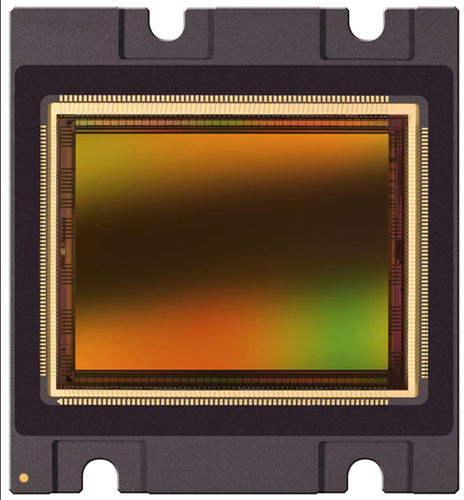

CMOS-Bildsensor CMV20000

Infrarothochempfindlichhochauflösend

cMOS-Bildsensor mit 20 MP Global Shutter für die industrielle Bildverarbeitung Merkmale - 8T Global Shutter Pixel mit echtem Correlated Double Sampling (true-CDS) - Auflösung von 5120x3840 bei 30 Bildern pro Sekunde - optischer 35-mm-Vollformatsensor Vorteile - Erfassen von sich schnell bewegenden Objekten - Entwickelt für Hochleistungsanwendungen - Verwendung von Standardoptiken möglich Produkt-Parameter Auflösung [MP]: 19.7 Pixelgröße [µm]: 6,4 Optisches Format/Größe: 35mm Verschlusstyp: Global Bildfrequenz [fps]: 30 Ausgangsschnittstelle: LVDS 16x 480Mbps Option: Mono, RGB Gehäuse: 143p Ceramic PGA Besondere Merkmale: Unterabtastung, HDR Allgemeine Beschreibung Der CMV20000 ist ein hochempfindlicher Pipelined Global Shutter CMOS-Bildsensor mit einer Auflösung von 5120 x 3840 Pixeln. Pipelining bedeutet, dass eine Belichtung während des Auslesens möglich ist. Das hochmoderne Pixeldesign ermöglicht echtes korreliertes Double-Sampling (CDS), wodurch das Rauschen des festen Musters und das Dunkelrauschen erheblich reduziert werden. Der Imager verfügt über 16 LVDS-Kanäle, die jeweils mit 480 Mbps arbeiten, was zu einer Bildrate von 30 Bildern pro Sekunde bei voller Auflösung (12 Bit pro Pixel) führt. Ansteuerung und Ausleseprogrammierung können über eine serielle Peripherieschnittstelle eingestellt werden. Ein interner Timing-Generator erzeugt die für das Auslesen und die Belichtung des Bildsensors erforderlichen Signale, während die externe Auslösung der Belichtung möglich bleibt. Der CMV20000 ist von einem kundenspezifischen CMOS-Bildsensor abgeleitet. Dieser Sensor ist nicht für den Verkauf für Verkehrsanwendungen bestimmt.
