Messsoftware SATURN Studio II

AnalyseSchnittstellenTest

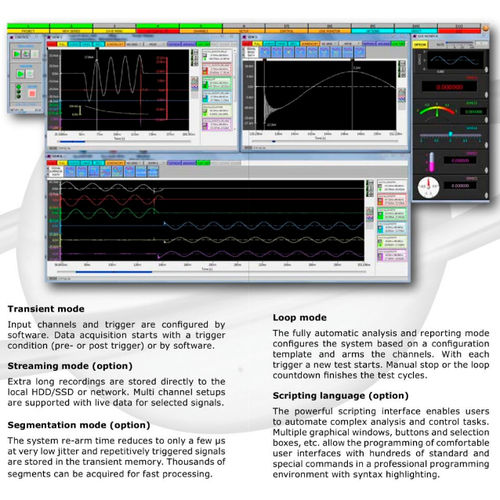

Kompetente Unterstützung beim Einsatz unserer Messsysteme bietet die zugehörige Software SATURN Studio II. Die moderne Bedienoberfläche vereinfacht mittels Drag&Drop die Konfiguration der Messhardware, die Durchführung von Messungen nebst anschließender Auswertung der gewonnenen Messdaten bis hin zum fertigen Bericht. Die Software wurde speziell für die Analyse schneller transienter Vorgänge ausgelegt und ermöglicht auch die Verarbeitung von großen Datenmengen mit mehreren hundert Gigabyte. Die integrierte Softwareschnittstelle erlaubt die vollständige Fernsteuerung von SATURN Transientenrekordern über Ethernet / LAN. Außerdem bietet die Software flexible Schnittstellen, um bestehende Messhardware anderer Hersteller einzubinden. Ansteuerung von SATURN-Transientenrekordern Das SATURN System eignet sich hervorragend zur Erfassung von transienten Signalen. Die SATURN Studio II-Software ermöglicht eine einfache Konfiguration und Bedienung des Systems ohne langwierige Einarbeitung. Umfangreiche Triggermöglichkeiten in Verbindung mit dem großen Kartenspeicher ("on-board memory") von bis zu 1 Gigabyte pro Kanal ermöglichen auch anspruchsvollste Messungen. Der Speicher kann in frei definierbare Pre- und Post-Trigger-Bereiche unterteilt werden. Das ermöglicht eine nahezu lückenlose Erfassung transienter Ereignisse. Erfasste Signale werden unmittelbar nach der Messung verzögerungsfrei in der Software dargestellt. Zusätzliche Parameter wie Minimum, Maximum etc. werden in Echtzeit berechnet und stehen ebenfalls direkt nach einer Messung zur Verfügung.
