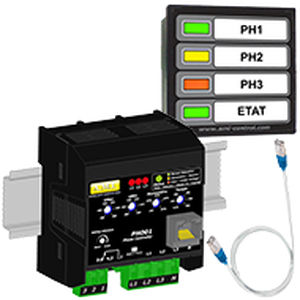

Modulares Überwachungsrelais PH001 & PAN45-01-00

UnterspannungÜberspannungPhasenfolge

Der PH001 in Verbindung mit dem PAN45-01-00 ist das vollständigste Set zur Überwachung Ihrer einphasigen oder dreiphasigen elektrischen Installation, mit oder ohne Nullleiter. Die PAN45-01-00 dient dazu, die von der PH001 erfassten Informationen und Zustände auf der Vorderseite des Schaltschranks in völliger Sicherheit anzuzeigen. Die PAN45-01-00 wird über einen isolierten 1kV-Wandler und 3kV-Optokoppler, die sich im Gehäuse des PH001 befinden, mit einer sehr niedrigen Spannung von 5Vdc versorgt. Es schützt Sie vor: - Phasenverschiebung. - Überspannungen und Unterspannungen. - Spannungsdifferenzen zwischen den Phasen aufgrund des Verlusts des Nullleiters oder einer Asymmetrie. (Über-/Unterspannungsschutz einphasig verwendbar) Er überwacht kontinuierlich: - das Vorhandensein der 3 Phasen und die Drehrichtung. - die Unter- und Überspannung jeder Phase. - die Asymmetrie jeder Phase und den Verlust des Nullleiters. Ausgestattet mit einem positiven Sicherheitsrelais mit 1RT-Kontakt, gewährleistet es : - eine einstellbare verzögerte Abschaltung bei Überschreitung des eingestellten Wertes. - eine sofortige Abschaltung im Falle einer ungewöhnlich hohen Überspannung. Versorgung: die Box wird von den zu steuernden Eingängen mit Strom versorgt
