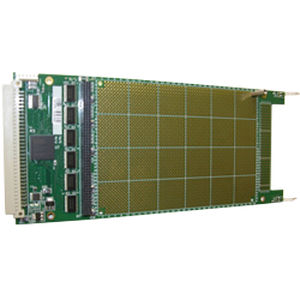

Digitale E/A-Karte SMP7000-XX series

VXIPCBkonfigurierbar

- 96 digitale Leitungen, die entweder als Eingang oder Ausgang konfiguriert werden können - Fünf verfügbare Stromversorgungsschienen für kundenspezifische Designs - Kombinierbar mit standardmäßigen SMIP-Schalt- und digitalen E/A-Modulen zur Erstellung von Konfigurationen mit hoher Dichte - VXIplug&play-Treiber vereinfacht die Software-Entwicklung - On-Board-Anschlussleiste für eine vereinfachte Migration zur PCB-Implementierung - Zugriff auf 16-MHz-Takt für den Einsatz in komplexen Designs - Mehrere Anschlussoptionen auf der Frontplatte Das SMP7000-xx ist ein Allzweck-Prototyping-Modul, das die Modularität des SMIP und die Schnittstellenarchitektur zum VXI-Bus nutzt, um mehr als 24 Quadratzoll Fläche für benutzerdefinierte Designs zur Verfügung zu stellen. Systemingenieure können ihre eigenen Designs in einen Standard-SMIP-Träger integrieren und mit Produkten kombinieren, wie z. B. 1,8-GHz-HF-Schaltungen oder 16-A-Relais, die bereits auf der Plattform verfügbar sind. Kundenspezifische DAC-Module oder digitale E/A-Karten mit benutzerdefinierten Logikebenen können problemlos auf dem verfügbaren Breadboard untergebracht werden. Der SMP7000-xx bietet Zugang zu 96 digitalen E/A-Leitungen und fünf abgesicherten Stromschienen für die Anbindung an benutzerdefinierte Logik. Benutzerdefinierte Designs können auf dem auf dem Breadboard verfügbaren Lochraster angeordnet werden. Eine Steckverbinderleiste erleichtert die Migration des benutzerdefinierten Designs auf ein Leiterplattenlayout. Dies ermöglicht die Verwendung mehrere E/A-Möglichkeiten auf der Vorderseite, die von 15p Dsub bis zu 160p High-Density-DIN-Anschlüssen reichen. Alle 96 digitalen Leitungen sind für den direkten Registerzugriff auf den erweiterten VXI-Speicherplatz abgebildet. API-Unterstützung wird auch durch den standardmäßigen SMIP VXIplug&play-Treiber geboten, wodurch sich der Zeitaufwand für die Softwareentwicklung verringert.
