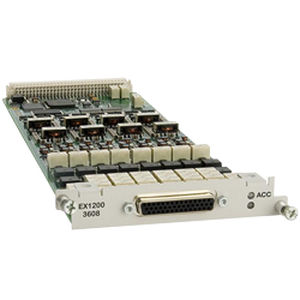

Digitale Ausgangskarte EX1200 series

analog8 Kanäle4 Kanäle

Signalerzeugung, Erzeugung beliebiger Wellenformen und Digital-Analog-Ausgangsmodule für die Signalsimulation Die EX1200-1538 ist eine leistungsstarke Multifunktionskarte, die 8 Kanäle unabhängiger 32-Bit-Zähler, 16 Kanäle isolierter digitaler E/A und 2 Kanäle isolierter analoger Ausgänge (DAC) auf einer einzigen Karte bietet. Durch die breite Palette an Messfunktionen eignet sich diese Karte sowohl für elektronische Funktionstests als auch für Präzisionsdatenerfassungsanwendungen. Die Kombination der EX1200-1538 mit dem DMM und den Switch-Funktionen ermöglicht ein komplettes Mess-, Steuerungs- und Verteilungssystem in einem kleinen 1U-Rack. Die Zählerkanäle akzeptieren sowohl analoge als auch digitale Eingänge im Bereich von ±48 V echter Differenzspannungen, so dass sie mit nahezu jedem realen Signal verwendet werden können, ohne dass eine externe Signalaufbereitung erforderlich ist. Programmierbare Hysterese- und Schwellenwerte über den gesamten Eingangsspannungsbereich helfen bei der Extraktion der Grundfrequenz aus den lautesten analogen Eingangssignalen. Elektronische Zählerkanäle können die Drehzahl von Zahnrädern und anderen Sensoren direkt messen. Die isolierten digitalen E/A-Kanäle der EX1200-1538 können pro Kanal als Eingang oder Ausgang konfiguriert werden. Jeder Kanal ist von den anderen isoliert und kann Spannungen von 2,5 V bis 60 V verarbeiten.
