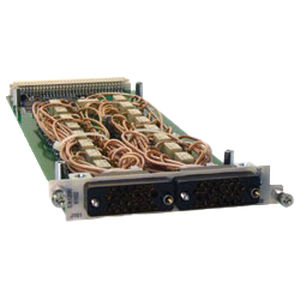

RF-Schaltermodul EX1200-6 series

RF/Coax-Schaltmodule bis zu 26Ghz für Hochfrequenz- und Kommunikationsschaltanforderungen - RF-Schalter und -Matrizen mit hoher Packungsdichte - 50 W Schaltleistung - die höchste in der Klasse - > 3 GHz Bandbreite (6301) - Stichleitungsunterbrechungsrelais eliminieren den Effekt der unterminierten Stichleitung für beste Schaltleistung Das EX1200-6101 (10 Kanäle) ist ein hochdichtes HF-SP4T-Schaltmodul mit zehn einzelnen SP4T-Koaxialbäumen, die voneinander und von der Systemerdung isoliert sind, um einen zuverlässigen Schaltpfad für Schaltsignale mit einer Bandbreite von über 1,3 GHz zu schaffen. Durch die Verwendung sehr kurzer, verlustarmer Koaxialleitungen vom Stecker direkt zu den Relais wird ein hervorragendes Übersprechen und eine hervorragende Isolierung gewährleistet. Alle Module sind außerdem so konfiguriert, dass sie keine unterminierten Stichleitungseffekte aufweisen, was die allgemeine Signalintegrität verbessert und Hochfrequenz-Matrix-Designs sowie große Multiplexer-Konfigurationen bei gleichbleibender Bandbreite und niedrigem VSWR ermöglicht. Auf der Vorderseite befinden sich zwei 26-polige Koaxialsteckverbinder mit hoher Dichte, die für hohe Zuverlässigkeit und geringe Einfügungsdämpfung ausgelegt sind. Sechs der Module können in einem 1U EX1200 Full Rack Mainframe untergebracht werden, um ein sehr flexibles RF-Switch-Netzwerk zu schaffen. Ein einzelnes Modul kann zum Beispiel über eine externe Verkabelung so konfiguriert werden, dass es zwei 1 x 16-Multiplexer für zwei Kanäle eines Oszilloskops oder eine 4 x 4-HF-Matrix bereitstellt. Die Module können auch mit anderen EX1200-Switch-Karten kombiniert werden, um ein Allzweck-Subsystem zum Schalten von DC bis > 1,3 GHz zu konfigurieren.
