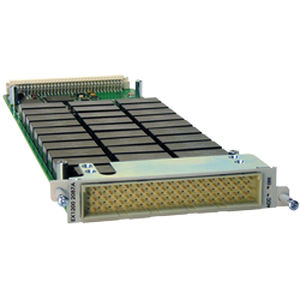

Modul-Multiplexer EX1200-3 series

MehrkanalLeistungmit hoher Dichte

Multiplexer-Schaltmodule bis zu 1000VDC in einer 1-, 2- oder 4-Draht-Konfiguration. Die EX1200-3001 und EX1200-3001DS sind Multiplexer-Module mit hoher Dichte, die für das Scannen mehrerer Punkte auf einen gemeinsamen Bus in 1-, 2- oder 4-Draht-Konfigurationen entwickelt wurden. Zu den Anwendungen gehören Kabelbaumtests, Halbleiter- und PCB-Tests sowie Anwendungen, bei denen mehrere Punkte auf eine gemeinsame Ressource geschaltet werden müssen. Die EX1200-3001 und EX1200-3001DS bestehen aus acht einzelnen (1 x 8) 2-Draht-Multiplexern oder acht (1 x 16) 1-Draht-Multiplexern, die programmgesteuert (über die Busrelais) zusammengeschaltet werden können, um je nach Bedarf größere Multiplexer zu konfigurieren. Dadurch entfällt die externe Verdrahtung und die Anzahl der unterminierten Stichleitungen wird reduziert. Die Karte verfügt über interne Relais, die geschlossen werden können, um eine direkte Verbindung mit dem Analogbus der EX1200 herzustellen. Diese Funktion ermöglicht eine enge Kopplung zwischen der Karte und dem internen EX1200 DMM, was die Testdurchführungszeiten drastisch reduziert. Die Option EX1200-3001DS umfasst interne Restspannungsentladungsrelais, die aktiviert werden können, um den Messpfad kurzzeitig kurzzuschließen, wenn von einem Eingangskanal zum nächsten gewechselt wird. Dadurch werden Spannungen, die in der Verdrahtung und der Eingangskapazität des Geräts enthalten sind, abgeleitet. Diese Relais schützen empfindliche Geräte, wie z. B. CMOS-Schaltungen, vor Restspannungen, die durch vorherige Hochspannungsmessungen verursacht wurden. Das EX1200-3048 ist ein Multiplexermodul mit hoher Dichte, das für das Scannen mehrerer Punkte auf einem gemeinsamen Bus in 2- oder 4-Draht-Konfigurationen entwickelt wurde. Zu den Anwendungen gehören die Prüfung von Kabelbäumen, die Temperatur-/Spannungsüberwachung, die Prüfung von Leiterplatten und solche, bei denen mehrere Punkte auf eine gemeinsame Ressource geschaltet werden müssen.
