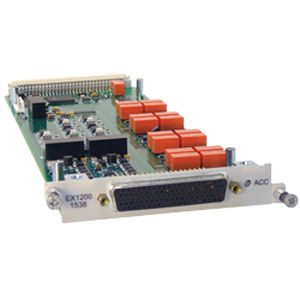

Mehrkanal-Datenerfassungsmodul EX1200-1538

rackgelagertMultifunktionprogrammierbar

Die EX1200-1538 ist eine Multifunktions-E/A-Karte mit erweitertem elektronischem Zähler. Sie hat 8 Frequenzzähler-Kanäle, 16 isolierte digitale E/A-Kanäle, 2 isolierte DAC-Kanäle in einer einzigen Karte. - 8 Frequenzzählerkanäle, 16 isolierte digitale E/A-Kanäle, 2 isolierte DAC-Kanäle in einer einzigen Karte - Einzelner Frequenzmessbereich, der von 0,05 Hz bis 1 MHz arbeitet - Sehr stabiler TCXO-Basistakt, 50 MHz ±1 ppm - 195 kΩ Eingangsimpedanz mit wählbarer Kopplung (AC/DC) - Großer differentieller Eingangsspannungsbereich (±48 V) mit bis zu 250 V Arbeitsgleichtaktspannung - Programmierbare Schwellen- und Hysteresepegel mit 1 mV Auflösung - Unterstützung für Quadratur-Encoder - Isolierte DIO-Kanäle mit bis zu 60 V Konformität - Isolierte und unabhängige 16-Bit-DAC-Kanäle, konfigurierbar für Spannungs- oder Stromausgang Die EX1200-1538 ist eine leistungsstarke Multifunktionskarte, die 8 Kanäle unabhängiger 32-Bit-Zähler, 16 Kanäle isolierter digitaler E/A und 2 Kanäle isolierter Analogausgang (DAC) auf einer einzigen Karte bietet. Durch die breite Palette an Messfunktionen eignet sich diese Karte sowohl für elektronische Funktionstests als auch für Präzisionsdatenerfassungsanwendungen. Kombiniert man die EX1200-1538 mit dem DMM und den Switch-Funktionen, erhält man ein komplettes Mess-, Steuerungs- und Verteilungssystem in einem kleinen 1U-Rack. Die Zählerkanäle akzeptieren sowohl analoge als auch digitale Eingänge im Bereich von ±48 V echter Differenzspannungen, so dass die Karte mit fast jedem realen Signal verwendet werden kann, ohne dass eine externe Signalaufbereitung erforderlich ist.
