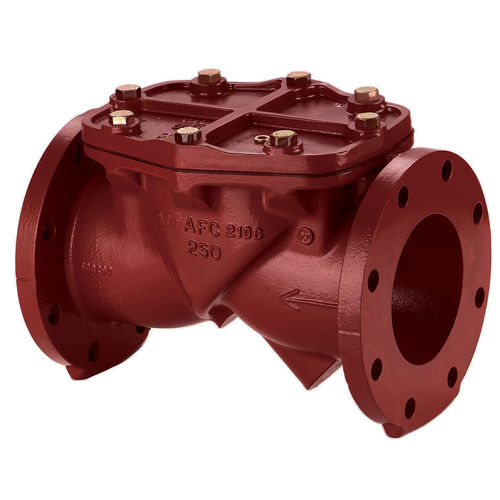

Klappenrückschlagventil 2100 series

kompakt

Das Rückschlagventil mit elastischem Sitz der Serie 2100 von AMERICAN ist einfach, langlebig und weist im Vergleich zu herkömmlichen metallisch dichtenden Rückschlagventilen verbesserte Konstruktionsmerkmale auf. Die Serie 2100 verfügt über ein leichtes Gehäuse und Oberteil aus duktilem Gusseisen. Beide Komponenten werden vor der Montage mit einem schmelzgeklebten Epoxidharz beschichtet. Das Ventil wird mit Befestigungselementen aus Edelstahl Typ 304 zusammengehalten. Durch den Zusatz von Magnesium in der Eisenchemie hat duktiles Eisen mehr als doppelt so viel Zugfestigkeit wie Grauguss. Das Rückschlagventil entspricht vollständig ANSI/AWWA C508 und wurde nach NSF/ANSI 61 und NSF/ANSI 372 zertifiziert, was die Einhaltung des US-Gesetzes für sicheres Trinkwasser (SDWA) belegt. Die Scheibe besteht ebenfalls aus duktilem Eisen und ist mit Nylonverstärkung an einer Edelstahlwelle befestigt. Scheibe und Welle sind vollständig mit EPDM-Gummi gekapselt, um den einzigen beweglichen Teil des Ventils zu bilden. Die Serie 2100 ist für 250 psig ausgelegt. Das Ventil dichtet bei Drücken über 5 psig leckagefrei ab. Bei Strömungsbedingungen ist der Wasserweg ungehindert. Das Ventil ist so konstruiert, dass das Zuschlagen der Scheibe minimiert wird. Aufgrund der einzigartigen Geometrie des Ventils muss die Klappenscheibe von einer vollständig geöffneten bis zu einer vollständig geschlossenen Position nur um 35 Grad bewegt werden, im Vergleich zu einer Bewegung von 90 Grad bei den meisten herkömmlichen Rückschlagventilen. Dadurch kann das Ventil schließen, bevor der Flüssigkeitsstrom umgekehrt wird.
