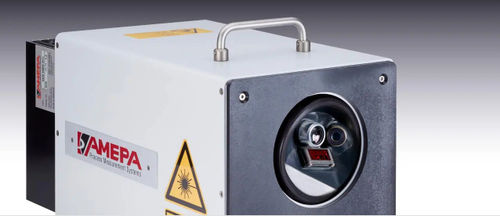

Rauheitsmesssystem WMS 100

WelligkeitLaserfür blattförmige Materialien

AMEPA Online-Messungen des Oberflächenprofils bringen grundlegende Vorteile für den Kunden: Visualisierung und Dokumentation der Welligkeits- und Rauheitsverteilung über die gesamte Bandlänge Rechtzeitiges Erkennen von Welligkeits- und Rauheitswerten außerhalb der Toleranz, z. B. verursacht durch Rauheit des Vormaterials Verschleiß von Arbeitswalzen unzulässige/falsche Prozessparameter Bereitstellen von Online-Daten zur Bestimmung des optimalen Zeitpunktes für den Wechsel der Arbeitswalzen Bereitstellen des Welligkeitswertes Wsa und des Rauheitswertes Ra als Eingang für die Prozessregelung Reduzierung der Anzahl von Offline-Messungen mit Tastschnittgeräten Die Vorteile Präzise Messbereich für Wsa 0,1 bis 1 µm, Messbereich Ra 0,3 bis 3 µm, RPc 30 bis 120 cm-1 Auflösung Wsa 0,001 µm, Auflösung Ra 0,01 µm Messfrequenz Wsa Messung bis max. 1 Hz Ra Messungen mit wählbaren Cut-Off von 0,8 oder 2,5 mm WMS-Messrichtung parallel zur Walzrichtung Sichtfeld 1,2 x 0,4 mm, Messlinie 1200 x 3,5 µm (Ortsauflösung wie Tastspitze) Effizient Reduzierung von zeitaufwändigen Tastschnittmessungen in der Linie und im Labor Wsa-Messungen bis zu einer Bandgeschwindigkeit von 180 m/min möglich Frühzeitiges Erkennen von Welligkeitswerten außerhalb von Toleranzen, zur optimalen Prozessregelung, kurze Ansprechzeiten, hohe Dynamik Vielseitig Messung unabhängig von Lichtverhältnissen Berührungslose Messung auf allen Qualitätsoberflächen, aus Aluminium (Millfinish und EDT) oder Stahl (Z, ZE, ZF) jeweils in EDT, EBT oder Pretex Texturierung Erfassung von Wsa, Ra, RPc und Rz in einer Messaufnahme, einstellbar auf traversierend anfahrbare Messpuren (z. B. für Bandmitte oder Bandränder)
