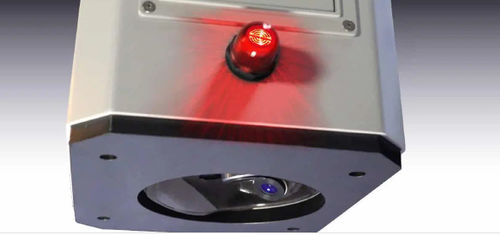

Schwingungsmesssystem SRM 100

RauheitLaserfür Metallfolie

AMEPA Online-Messungen des Oberflächenprofils bringen grundlegende Vorteile für den Kunden: Visualisierung und Dokumentation der Rauheit über die gesamte Bandlänge Rechtzeitiges Erkennen von Rauheitswerten außerhalb der Toleranz, z. B. verursacht durch Rauheit des Vormaterials, Verschleiß von Arbeitswalzen und unzulässige Prozessparameter Bereitstellen von Online-Daten zur Bestimmung des optimalen Zeitpunktes für den Wechsel der Arbeitswalzen Bereitstellen des ermittelten Rauheitswertes Ra als Eingang für die Prozessregelung Reduzierung der Anzahl von Offline-Messungen mit Tastschnittgeräten Die Vorteile Präzise Messbereich Ra 0,3 bis 3 µm, RPc 30 bis 120 cm-1, Auflösung für Ra 0,01 µm für Automobilgüten hohe Genauigkeit ± 10 % zur taktilen Messung Messfrequenz bis zu 100 Hz, kurze Ansprechzeiten, hohe Dynamik Ra-Messungen mit wählbarem Cut-Off von 0,8 oder 2,5 mm Sichtfeld 1,2 х 0,4 mm, Messlinie 1200 х 3,5 µm (≈ Ortsauflösung wie Tastspitze Stylus) Effizient Unempfindlichkeit gegenüber Vibrationen und Bandschwingungen, Messung bis zu 2000 m/min und höheren Bandlaufgeschwindigkeiten sind möglich Reduzierung zeit- und probenaufwendiger taktiler Messungen, gleichwohl Beibehaltung der sehr hohen Korrelation zur taktilen Messung Messung unabhängig von Lichtverhältnissen und auch bei stillstehendem Band möglich Informativ Dokumentation von Messdaten relevanter Rauheitsparameter mit Bildnachweisen von Anfang bis Ende der Länge des Coils Mikroskopisches Bild der Oberflächenstruktur Validiereinheit für Messintegritäts- und Messmittelfähigkeitsuntersuchungen Vielseitig Berührungslose Messung auf allen Qualitätsoberflächen aus Stahl (Z, ZE, ZF, jeweils EDT, EBT oder PRETEX
