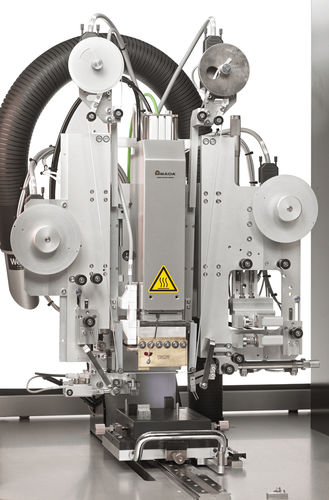

Walzmaschine für Leiterplatten DT Series ACF

Der DT ACF (Anisotropic Conductive Film) Laminator wurde für ACF-Klebeanwendungen mit feinem Abstand (> 30 Mikrometer) entwickelt und verwendet einen zwei- oder dreistufigen Prozess, um Materialien wie Flexfolie mit Glas oder Flexfolie mit PCB zu verbinden. Beim ACF-Laminieren/Vorkleben wird das ACF-Band aufgetragen und geschnitten, über der Oberfläche der zu verbindenden Teile positioniert und die Thermode in Position gebracht. Die Flexfolie wird dann in Position gebracht, um die Leiterbahnen auf dem Substrat auszurichten, und die Thermode wird betätigt, um die Verklebung abzuschließen. Das Basissystem umfasst eine Stromversorgung mit konstanter Wärme und einen pneumatischen Bondkopf. Zu den Optionen gehören die Hinzufügung von Interposer-Bändern, Ausrichtungs- oder Produktvorrichtungsmodulen. -Kompaktes, flexibles Systemdesign -Konstante Wärmesteuerung -Links-rechts, vorne-hinten oder rotierendes Produkthandling -Optionen umfassen eine aufgerüstete Uniflow-Stromversorgung für gepulste Wärme, eine Sicherheitsabdeckung für den Lichtschirm und Band-Zwischenmodule
