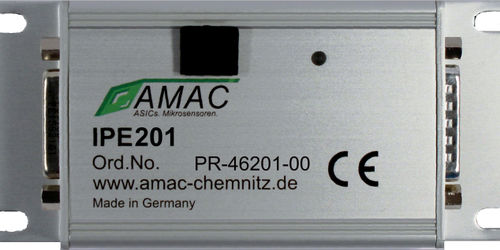

3-Kanal-Interpolator IPE201

programmierbarmit ABZ-Schnittstellemit BiSS-Schnittstelle

Die programmierbare Interpolationseinheit IPE201 ist zum Anschluss an inkrementale Weg- und Winkelmesssysteme mit sinusförmigen, um 90° phasenverschobenen Eingangssignalen vorgesehen. Sie kann an einer großen Reihe von Gebersystemen, die nach unterschiedlichsten Messprinzipien arbeiten, betrieben werden. Die IPE201 realisiert eine Unterteilung der Signalperioden bis zu 256-fach. Die Interpolationseinheit arbeitet sowohl mit single-ended als auch mit differentiellen Eingangssignalen. Die Konfiguration erfolgt wahlweise über USB, das SSI- / BiSS-Interface oder den internen EEPROM des GC-IP201B. Weiterhin besteht die Möglichkeit die Einheit mit einem SPI-Interface (3,3V oder 5V System) auszustatten. Eine AMAC-spezifische Gain- und Offsetregelung sowie die Möglichkeit einer Phasenkorrektur des internen GC-IP201B gewährleistet eine hohe Messgenauigkeit unter Industriebedingungen. Die Einheit kann über die RS422-Schnittstelle an einen Standardzähler oder eine Steuerung (Auslieferungszustand) angeschlossen werden. Alternativ ist es möglich, die IPE201 über USB umzukonfigurieren und an einen SSI- / BiSS-Master anzuschließen. Die Betriebsspannung beträgt 5 VDC. Durch die Funktionen des Interpolationsschaltkreises GC-IP201B, wie z.B. zuschaltbare analoge Filter oder eine digitale Hysterese, ist die Einheit hervorragend für den Einsatz in Steuerungssystemen geeignet.
