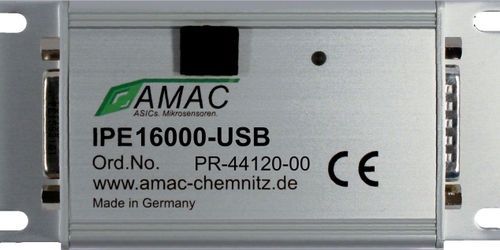

3-Kanal-Interpolator IPE16000

programmierbarmit SPI-Schnittstellefür Messsysteme

Die programmierbare Interpolationseinheit IPE16000 – USB ist zum Anschluss an inkrementale Weg- und Winkelmesssysteme mit sinusförmigen, um 90° phasenverschobenen Eingangssignalen vorgesehen. Sie kann an einer großen Reihe von Gebersystemen, die nach unterschiedlichsten Messprinzipien arbeiten, betrieben werden. Die IPE16000 – USB realisiert eine Unterteilung der Signalperioden bis zu 16384-fach. Die Interpolationseinheit arbeitet sowohl mit differentiellen als auch mit single–ended Eingangssignalen. Die Konfiguration kann über den EEPROM oder über USB vorgenommen werden. Über das interne AIP-Modul findet eine ständige Korrektur der Eingangssignale während der Laufzeit statt und ermöglicht eine Vervielfältigung der korrigierten Signale bis zum Faktor 32. Eine AMAC-spezifische Gain-und Offsetregelung sowie die Möglichkeit einer Phasenkorrektur des internen GC – IP2000 gewährleistet eine hohe Messgenauigkeit unter Industriebedingungen. Die Einheit kann über die RS422 – Schnittstelle an einen Standardzähler oder Steuerung angeschlossen werden. Die interne Betriebsspannung beträgt 5 VDC. Durch die Funktionen des Interpolationsschaltkreises GC – IP2000 wie z.B. zuschaltbare analog Filter oder eine digitale Hysterese ist die Einheit hervorragend für den Einsatz in Steuerungssystemen geeignet.
