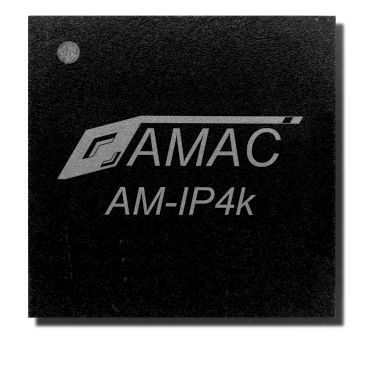

Analoge integrierte Schaltung AM-IP4k

InterpolationMultikanalmit ABZ-Schnittstelle

Der Interpolationsschaltkreis AM-IP4k dient der Auflösungserhöhung für inkrementale Weg- und Winkelmesssysteme mit sinusförmigen, um 90° phasenverschobenen Ausgangssignalen. Die Signale der Inkrementalsensoren werden einer AMAC-spezifischen internen Verstärkungs- und Offsetregelung unterzogen und danach bis zu 4096-fach interpoliert. Der IC enthält drei Instrumentationsverstärker mit einstellbaren Verstärkungsfaktoren. Sensoren mit Spannungsschnittstelle sowie Messbrücken bis zu 1 Vpp können direkt angeschlossen werden. Sensoren mit Stromschnittstelle bzw. Photodiodenarrays werden mittels einfacher Außenbeschaltung angepasst. Der IC kann sowohl mit single-ended als auch mit differentiellen Eingangssignalen arbeiten. Ein einstellbarer analoger Tiefpass vermindert das Rauschen der Sensorsignale. Ergänzend dazu kann eine digitale Hysterese das Flankenrauschen der Ausgangssignale bei niedrigen Eingangsfrequenzen und bei Stillstand unterdrücken. Der AM-IP4k ist der erste AMAC-Interpolationsschaltkreis mit eingebauter Jitter-Unterdrückung für ABZ-Ausgänge. Im IC wird die Signalgüte der Sensoren überwacht. Dazu können sechs Quellen zur Erzeugung eines Überwachungssignals einzeln konfiguriert werden. Zur Berechnung der Position kann ein Satz von sensor- bzw. maßstabsspezifischen Korrekturkoeffizienten im EEPROM des IC abgelegt werden, so dass Oberwellen der Sinussignale oder Ungenauigkeiten der Maßverkörperung nicht zu Fehlern in der Positionsberechnung führen.
