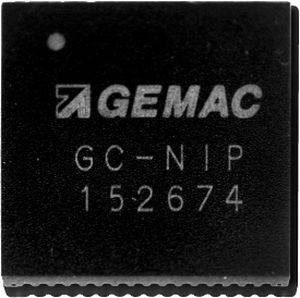

Analoge integrierte Schaltung GC-NIP

2-KanalInterpolationmit ABZ-Schnittstelle

Der zweikanalige Noniusinterpolationsschaltkreis GC-NIP dient der Auflösungserhöhung für absolute Weg- und Winkelmesssysteme mit 2 sinusförmigen, um 90° phasenverschobenen Ausgangssignalen (Noniussignalen) sowie der Berechnung der Absolutposition des Sensors aus den beiden Noniussignalen. Ein- oder zweikanalige inkrementale Weg- oder Winkelmesssysteme können ebenfalls an den GC-NIP angeschlossen werden. Die Signale der Sensoren werden einer von der AMAC patentierten internen Verstärkungs- und Offsetregelung unterzogen und danach bis zu 8192-fach interpoliert. Bei der Berechnung der Absolutposition können bei 2-Spur-Nonius-Systemen Auflösungen von bis zu 22 Bit erreicht werden. Der GC-NIP ist sowohl eingangs- als auch ausgangsseitig für 3,3V-Schnittstellen ausgelegt. Er enthält sechs Instrumentationsverstärker mit einstellbaren Verstärkungsfaktoren. Sensoren mit Spannungsschnittstelle sowie Messbrücken können direkt angeschlossen werden. Sensoren mit Stromschnittstelle bzw. Photodiodenarrays werden mittels einfacher Außenbeschaltung angepasst. Der IC kann sowohl mit single-ended, als auch mit differentiellen Eingangssignalen arbeiten. Ein einstellbarer analoger Tiefpass vermindert das Rauschen der Sensorsignale. Ergänzend dazu kann eine digitale Hysterese das Flankenrauschen der Ausgangssignale bei niedrigen Eingangsfrequenzen und bei Stillstand unterdrücken. Im GC-NIP wird die Signalgüte der Sensoren mit neun Kriterien überwacht. Zur Berechnung der Noniusposition kann ein Satz von Sensor- bzw.
