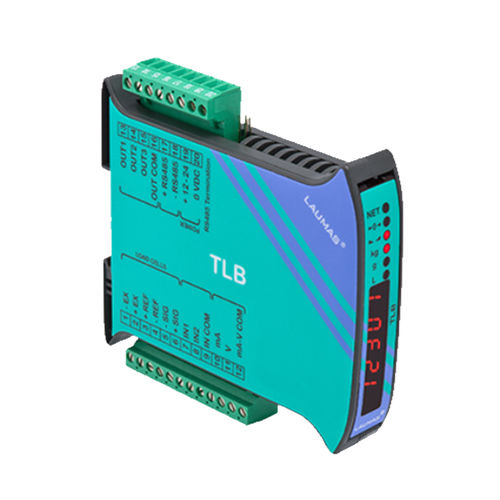

Signalverstärker TLB

Leistunganalogdigital

Allgemeine Informationen Digitale Auswerteelektronik und Anzeige für die DIN-Schienenmontage. Das kompakte, platzsparende Gerät kann direkt an die Hutschiene montiert werden. • 6-stelliges semi-alphanumerisches Display (8 mm hoch), LED mit 7 Segmenten • Vier Bedientasten • Abmessungen: 25 x 115 x 120 mm Das Gerät ist mit einem seriellen RS-485-Ausgang und einem Analogausgang ausgestattet: • RS485 zum Anschließen von: - PC/SPS bis zu 32 Geräte (max. 99 mit Line-Repeater) über das ASCII-Protokoll von Laumas (kompatibel mit W60000) oder über das ModBus-RTU-Protokoll - Anzeige • Optoisolierter Analogausgang 16 bit: 0 ... 20 mA, 4 ... 20 mA (max. 300 Ohm), 0 ... 10 V, 0 ... 5 V, ±10 V; ± 5 V ( min 10 kOhm) Theoretische Kalibrierung über Bedientasten. Die Auswerteelektronik ist zugelassen nach OIML R61 (Automatische gravimetrische Füllmaschinen) gemäß WELMEC-Leitfaden 8.8:2011 (MID). Zulassungsfähig gemäß CE-M EN45501-2009/23/EC-OIML R76:2006 Produktspezifikationen Power supply and consumption: 12 - 24 VDC ±10 %; 5 W Number of load cells (parallel and supply) max. 8 (350 Ω); 5 VDC / 120 mA Linearity <0.01% FS Linearity of analog output <0.01% FS A/D converter 24 bit (16000000 points) 4.8 kHz Divisions, max ±999999 Load cell sensitivity, max. ±7 mV/V Digital filter / conversion rate 0.012 - 7 s / 5 - 300 Hz Logic relay outputs 3x - max. 115 VAC / 150 mA Logic inputs 2x - optoisolated 5 - 24 VDC PNP RS485 port - baud rate 2400, 4800, 9600, 19200, 38400, 115200
