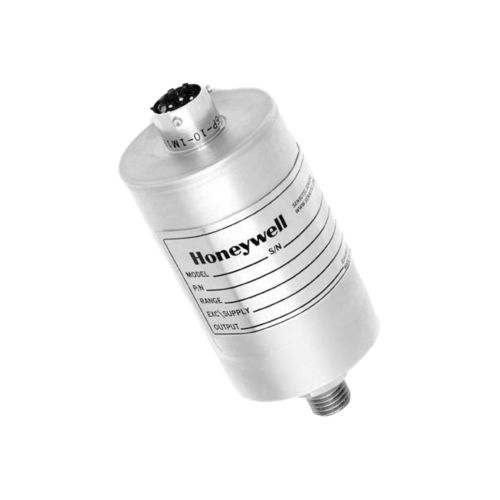

Absolutdruckaufnehmer A-5

Vakuumdigitalanalog

Drucksensor für Industrieanwendungen mit hoher Genauigkeit und Messstabilität Eigenschaften 0,50 % Genauigkeit 0,0075 % F.S./°F Temperatureffekt 0,5 psig/a bis 60000 psig/a Bereich mV/V, 4 mA bis 20 mA, 0 Vdc bis 5 Vdc, oder 0 Vdc bis 10 Vdc verfügbare Ausgänge Ganz geschweißte Konstruktion aus Edelstahl Eigensicher verfügbar (nur Option 2N) CE-zertifiziert Allgemeine Informationen Die Druckmessumformer des Modells A-5 sind vollständig geschweißte Edelstahlsensoren für robuste Industrieanwendungen, die eine hohe Genauigkeit und Messstabilität erfordern. Die Druckbereiche reichen von 0,5 psi bis 60000 psi. Sie verwenden komplette Vierarmige-DMS-Brücken mit 350 Ohm. Das Modell A-5 ist mit einer Vielzahl von Optionen für erweiterten Temperaturbetrieb, elektrischen Anschlüssen und High-Level-Ausgängen einschließlich 5 Vdc oder 10 Vdc und 4 mA bis 20 mA erhältlich. Die meisten Modelle mit High-Level-Ausgang verfügen standardmäßig über interne Shunt-Kalibrierungsschaltungen, die eine einfache Einrichtung des Sensors für das Datensystem ermöglichen. Ein optionaler interner Signaturkalibrierungs-Chip liefert Kalibrierungsinformationen für die automatische Einrichtung mit dem digitalen Vier- oder Zwölfkanal-Anzeigegerät Modell SC. Das DMS-Modell A-5 ist ein auf Dehnungsmessstreifen basierender Aufnehmer. Diese Konstruktion bezieht die primäre Druckmessmembran auf die Atmosphäre und bietet einen stabilen Nullpunkt unabhängig von der Umgebung des Messwertaufnehmers. Das absolute Modell A-5 verfügt über eine vollverschweißte Vakuumreferenzkammer, die eine langfristige Stabilität gewährleistet.
