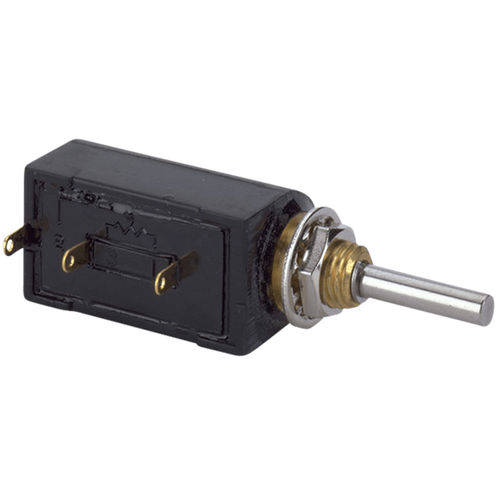

Multiturn-Potentiometer 12HP

manuelldrahtgewickeltdrahtgewickelt

12HP Mehrgang-Potentiometer Drahtgewickelt (Bushingmount) mit metrischen Abmessungen Über das 12HP Mehrgang-Potentiometer Das 12HP ist ein kleines Multiturnpotentiometer mit einem Außendurchmesser von 13mm. Neben den Standardklemmen sind auch Stift- und Rückwandklemmen erhältlich. Buchsenträgertyp Mit Laschenklemmen 5-Gang-Modelle: Modell 12HP-5 10-Gang-Modelle: Modell 12HP-10 Mit Stiftklemmen für Leiterplatte 5-Gang-Modelle: 12HP-5p 10-Gang-Modelle: 12HP-10p Merkmale Mehrgang-Potentiometer 12HP-5 Drahtgewickelt Abmessungen (mm) TxL: 13×25,5 Standardwiderstandsbereich (Ohm): 100-50k Unabhängige Linearität (±%): 0,35 bis 0,2 Mechanischer Hub (+10° 0°): 1.800 +15° 0° 0° Elektrischer Hub (±5°): 1.800 Merkmale Mehrgang-Potentiometer 12HP-10 Drahtgewickelt Abmessungen (mm) TxL: 13×25,5 Standardwiderstandsbereich (Ohm): 100-100k Unabhängige Linearität (±%): 0,25 bis 0,1 Mechanischer Hub (+10° 0°): 3.600 +15° 0° 0° Elektrischer Hub (±5°): 3.600 Spezielle Spezifikationen verfügbar 3-Gang-Ausführung (S12HP3), niedrigere Widerstandswerte (20O, 50O), Welle mit vorderer und hinterer Verlängerung (hintere Welle mit 0,8mm Durchmesser und 10mm Länge), Sonderbearbeitung auf der Welle, einfach abgedichtetes Gehäuse (bei Servomontage-Ausführung wird die Gehäuselänge um 1,5mm verlängert.
