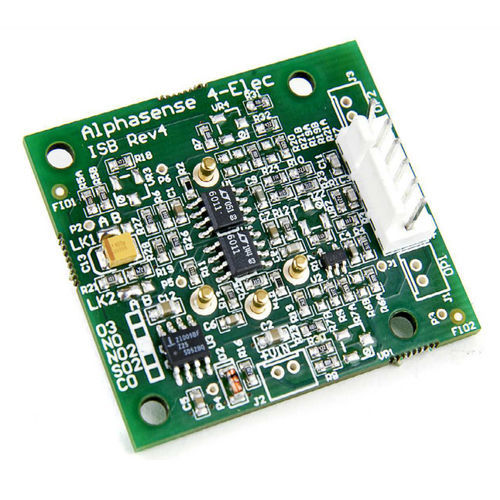

Empfängerkarte für Sensor ISB

Alphasense, etablierter Anbieter von elektrochemischen Gassensoren, bietet auch Schaltkreise für die neuen A4- und B4-Vierelektrodensensoren sowie eine 4-20-mA-Transmitterplatine für unseren NDIR-CO2-Infrarotsensor an. Individuelle Sensorplatinen (ISBs) wurden mit geringstem Rauschen für die neue B4-Sensorfamilie entwickelt, die dort eingesetzt wird, wo beste Auflösung bei niedrigen ppb-Werten in permanenten, fest installierten Netzwerken erforderlich ist. Sie benötigen eine Eingangsspannung von 3,5 bis 6,4 VDC und liefern eine gepufferte Ausgangsspannung sowohl von der Arbeits- als auch von der Hilfselektrode. Die Platinen werden bei der Bestellung für den Sensortyp vorkonfiguriert, mit festem Nullpunkt und elektronischer Verstärkung. Jede ISB unterstützt einen B4-Sensor und benötigt weniger als 1,5 mA Strom. Die Schaltungen der Analog Front End (AFE)-Familie sind für den Einsatz mit den Vier-Elektroden-Gassensoren der Alphasense A4-Familie konzipiert, wenn der Platz knapp ist, wie z. B. bei mobilen Luftqualitätsmonitoren. Zu den Optionen gehören ein 2-Sensor-AFE, ein 3-Sensor-AFE und ein 3-Sensor+PID-AFE. Alle Schaltungen enthalten eine rauscharme Bandlücke zur Bereitstellung einer Vorspannung von 200 mV für NO-Sensoren. Bei einer Versorgungsspannung von 3,5 bis 6,4 VDC benötigt die 3-Sensor-Platine beispielsweise nur 2 mA Strom. Jede Karte enthält einen Pt1000, der ein 1mV/K-Signal für Ihre Software-Temperaturkorrekturen liefert. Das AFE kann sowohl oxidierende (CO, H2S, NO, SO2) als auch reduzierende (O3, NO2) Gassensoren messen; die AFE-Konfiguration wird bei der Bestellung angegeben. Die Alphasense NDIR-Transmitterkarten bieten sowohl 4-20mA- als auch USB-Ausgänge. Die Konzentrationsbereiche können über den PC/USB-Anschluss mit unserer firmeneigenen Software neu kalibriert werden.
