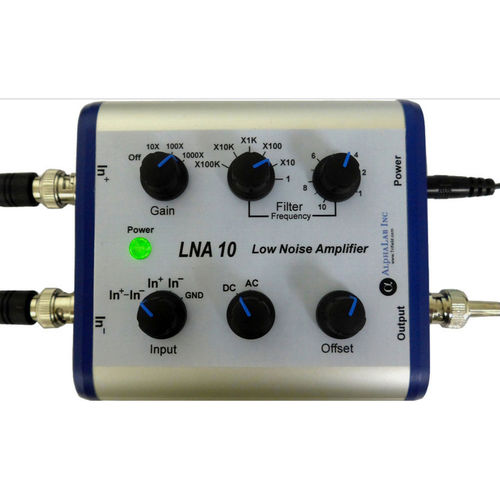

Signalvorverstärker LNA 10

Der Oszilloskopvorverstärker LNA 10 verbessert erheblich die differenzielle Leistung von Oszilloskopen bei Frequenzen unter 1MHz. Produkt-Beschreibung: Mit diesem Vorverstärker können Untermikrovolt-Signale auf Bereichen angezeigt werden, die gewöhnlich nur unten zu 1mV/div auf der vertikalen Achse gehen. Der Vorverstärker umfasst einen analogen wahren differenzialen Input und einen analogen Tiefpassfilter (melodisches 1Hz-1MHz). Input-bezogenes Effektivwert-Geräuschspektrum für f >100Hz ist 4 nV/√Hz, oder weniger, so zum Beispiel, sogar mit x-Gewinn 1000, sind Gesamtgeräusche von 100 Hz zu 1000 Hz kleiner als 1 Div., die auf einer vertikalen Einstellung des Bereichs 1mV/div Spitzen-Spitzen ist (einen niederohmigen Input annehmend). Die meisten Oszilloskope sind entworfen, um Hochfrequenz (schnelle) Ereignisse anzuzeigen, die möglicherweise tatsächlich Geräusche eines Millivolts oder mehr haben. Jedoch haben Niederfrequenzsignale viel weniger tatsächliche Geräusche, so einen lärmarmen Vorverstärker und ein Bandbreite-Begrenzungsfilter sind für kleine Signale an Niederfrequenz wesentlich.* die meisten Verstärker haben ein Spektrum der weißen Geräusche (eine flache Spektralkurve) bei allen Frequenzen über ~1000 Hz. Dieses Spektrum der weißen Geräusche wird normalerweise als einiges Nanovolt pro √Hz spezifiziert. Jedoch anders als typische passive Widerstände, wird das gleichwertige Inputgeräuschspektrum von Festkörperverstärkern (in nV/√Hz) an den Langwellen höher. Gewöhnlich ist die Anzahl von nV/√Hz zu ~1/f für f ≤10Hz proportional. Die folgende Tabelle zeigt tatsächliche Geräusche des LNA 10 in den verschiedenen Frequenzbereichen. Bei allen Frequenzen hat das LNA 10 viel weniger Geräusche als typische Festkörperverstärker.
