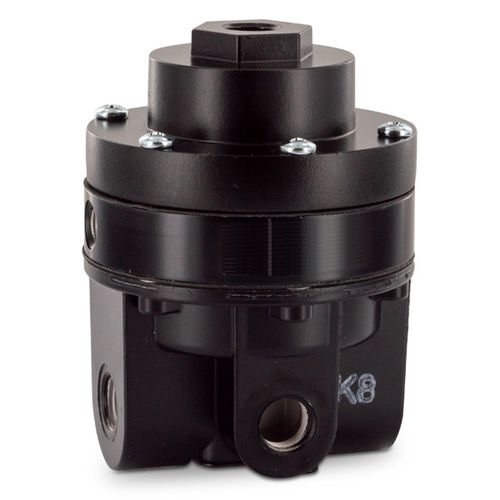

Druckluftregler R750

für neutrale GaseMembranmehrstufig

Beschreibung Der Volumenstromverstärker mit Übersetzungsverhältnis verstärkt den Ausgangsdruck im Verhältnis 1:1 bis 1:6 durch einen pneumatischen Steuerdruck, der keine konstante Entlüftung hat. Dieser Stelldruck hat die gleiche Funktion wie eine Feder in einem herkömmlichen Regler: die Erzeugung eines Gegendrucks auf die Membran. Diese Kraft wird durch den Ausgangsdruck auf der Unterseite der Membrane kompensiert. Das Verhältnis von Steuerdruck zu Ausgangsdruck hängt von der Größe der Stellmembranen ab. Medien druckluft oder nicht-korrosive Gase Versorgungsdruck max. 17 bar Steuerdruck max. 10 bar bei Verhältnis 1:1, 5 bar bei 1:2, - 3,3 bar bei 1:3, - 1,7 bar bei 1:6, Steueranschluss G1/4 Genauigkeit bei einer Versorgungsvariante von 3,5 bar: < 7mbar1:1,< 10 mbar bei 1:2, < 21 mbar bei 1:3, < 41mbar bei 1:6 ansprechempfindlichkeit: - < 2 mbar 1:1, < - 3 mbar bei 1:2, < 17 mbar bei 1:3, < 23 mbar bei 1:6 Luftverbrauch max. 3 l/min. in Abhängigkeit vom Ausgangsdruck Entlastende Funktion erleichterung Entlastungskapazität 170 l/min bei 1,5 bar Auslass und 0,7 bar Überdruck über dem Sollwert Manometer-Anschluss auf beiden Seiten des Gehäuses. Gewinde gleich dem Reglergewinde - Einbaulage beliebig Température-Bereich 0 °C bis 70 °C / 32 °F bis 158 °F, für entsprechend aufbereitete Druckluft bis -40 °C / -40 °F Material Gehäuse: Zinkdruckguss-Elastomer: NBR/Buna-N Innenventil: Messing und Edelstahl
