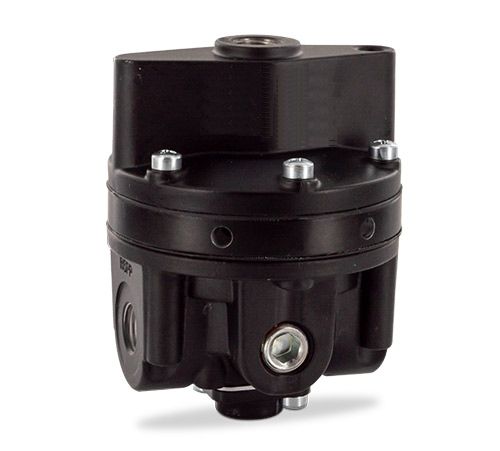

Druckluftregler R208

für neutrale GaseMembraneinstufig

Beschreibung Der Volumenverstärker verstärkt das Volumen bei einem Verhältnis von 1 zu 1 des Steuerdrucks zum Ausgangsdruck. Der Steuerdruck hat keine konstante Entlüftung und zeigt die gleiche Funktion wie eine Feder in einem herkömmlichen Regler. Erzeugung von Gegendruck auf der Membrane. Medien druckluft oder nicht-korrosive Gase Versorgungsdruck max. 17 bar Steuerdruck max. 10 bar im Verhältnis 1:1. 5 bar bei 1:2, - 3,3 bar bei 1:3, - 2,5 bar bei 1:4, - 1,7 bar bei 1:6 Steueranschluss G1/4 Genauigkeit bei einer Versorgungsdruckschwankung von 7 bar: < 7 mbar Druckabfall Übertragungsfehler: - 1% vom Verhältnis 1:1 bis 1:3. 2% bei größerer oder inverser Übertragung ansprechempfindlichkeit: - 1 mbar bei 1:1, 2 mbar bei 12, 3 mbar bei 1:3 und bei inverser Übertragung Luftverbrauch max. 3 l/min, abhängig vom Ausgangsdruck - Entlastungsfunktion entlastend Entlastungskapazität 310 l/min bei 1,5 bar Auslass und 0,35 bar Überdruck über dem Sollwert Manometer-Anschluss G1/4 auf beiden Seiten des Gehäuses. Verschlussschrauben mitgeliefert Einbaulage beliebig Température-Bereich 0 °C bis 80 °C / 32 °F bis 176 °F, NBR, für entsprechend konditionierte Druckluft bis -40 °C / -40 °F 0 °C bis 90 °C / 32 °F bis 194 °F, FKM. für entsprechend konditionierte Druckluft bis -40 °C / -40 °F Material Gehäuse: Aluminiumdruckguss - Elastomer: NBR/Buna-N. wahlweise FKM Innenventil: Messing und verzinkter Stahl
