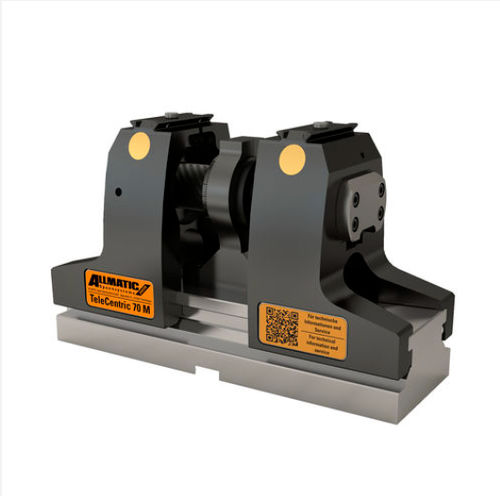

Schraubstock für Werkzeugmaschinen TeleCentric 70 M
zur 5-Achs-Bearbeitung

Schraubstock für Werkzeugmaschinen - TeleCentric 70 M - ALLMATIC-Jakob Spannsysteme - zur 5-Achs-Bearbeitung
Schraubstock für Werkzeugmaschinen - TeleCentric 70 M - ALLMATIC-Jakob Spannsysteme - zur 5-Achs-Bearbeitung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Anwendung
für Werkzeugmaschinen
Weitere Eigenschaften
zur 5-Achs-Bearbeitung
Max. Spannkraft

30 kN

Spannweite

Max: 207 mm
(8 in)

Min: 0 mm
(0 in)

Beschreibung

Einsatzbereich: - Optimal für den Einsatz auf 5-Achs-Bearbeitungszentren - Konventionelles Spannen und Grippspannen möglich - Zentrischspanner - Mehr zur Funktion & Anwendung Produktmerkmale: Teleskopspindel, Störkontur bleibt unverändert Zentrisch, einfache Programmierung ohne Nullpunktverschiebung Aufmaß des Materials wird symmetrisch verteilt Zugänglichkeit des Werkstückes ist unabhängig von der Spannweite Symmetrische Bauform = Werkstück bleibt mittig und parallel - Auflagehöhe des Werkstückes 192 mm Backenschnellwechselsystem, werkzeugloser Backenwechsel durch Schnellverschluss binnen 10 Sekunden pro Backenpaar Backen wendbar: für min. 49mm - max. 207mm Spannweiten mit einem Backenpaar ohne Spannweitenadapter mit dem Spannweiten-Adapter erreicht man eine kleinere Spannweite ab 9mm (gemeinsam mit der Nullbacke sogar 0mm) Konstante Spannkraft mittels wartungsarme Teleskopspindel Serienmäßig mit Aufnahmebohrungen für Nullpunktspannsystem Stichmaß 200 Befestigung auf Maschinentisch zusätzlich mit Durchgangsschrauben / Passschrauben im Raster 50 / 63 mm oder Spannpratzen möglich Integrierter Skalenring zur Feinjustierung der Zentrumslage Geringes Gewicht (ohne Backen): K =17,5 kg / M=19,5 kg Spannkraft 30 kN bei 45 Nm linear Bedienung mit Drehmomentschlüssel
