Schraubstock für Werkzeugmaschinen NC8 200
hydraulischhorizontal

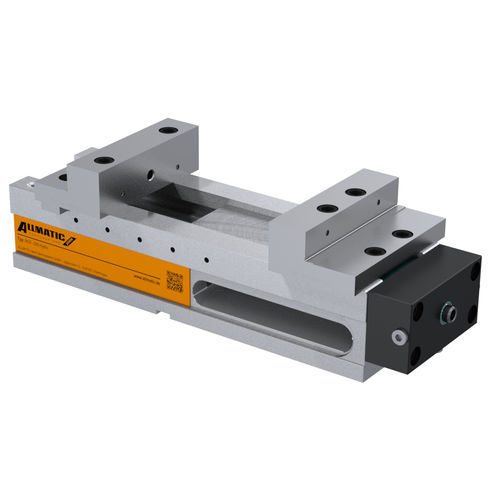

Schraubstock für Werkzeugmaschinen - NC8 200  - ALLMATIC-Jakob Spannsysteme - hydraulisch / horizontal
Schraubstock für Werkzeugmaschinen - NC8 200  - ALLMATIC-Jakob Spannsysteme - hydraulisch / horizontal
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Anwendung
für Werkzeugmaschinen
Betätigung
hydraulisch
Aufbau
horizontal
Max. Spannkraft

60 kN

Spannweite

Min: 0 mm
(0 in)

Max: 435 mm
(17 in)

Beschreibung

Einsatzbereich: Horizontal einsetzbar – somit für vertikale CNC-gesteuerte Fräsmaschinen geeignet Optimal für den Einsatz auf 3- und 4-Achs-Maschinen Zur Automatisierung von Bearbeitungszentren – besonders für Serienfertigung geeignet Die hydraulische Spindel ermöglicht zusätzlich die Anwendung der Trägerbacken mit welchen sich Rohteile unterschiedlichster Art von Brenn- und Sägeschnitten bis zu komplexen Formgussteilen sicher und kostengünstig spannen lassen. Geeignet für Werkstoffe bis ca. 1400 N/mm² Festigkeit, je nach Zubehör Produktmerkmale max. Spannkraft: 60 kN Backenschnittstelle kompatibel zu NC8/LC-TC Baureihe Bewährte wartungsarme und gekapselte Hochdruckspindel dadurch minimierter Reinigungsaufwand Grundkörper aus GJS-60 Führungsbahn induktivgehärtet und geschliffen Richtnuten in der Sohlfläche Stirnseitige Bohrungen für Verlängerung Seitlich einsetzbar Schnellwechselsystem für Vorsatzbacken und Stufenleisten Backen wendbar: für min./ max. Spannweiten (0-435mm) mit einem Backenpaar Fixbacke, einfache Programmierung durch gleichbleibenden Nullpunkt Gesamtlänge ist unabhängig von der Werkstückgröße Abmessungen NC8 gleich wie bei LC/TC 5 Gewinde für seitliche Werkstückanschläge M8 Höchste Genauigkeit für Ihre Werkstückbearbeitung Die Spannkrafterzeugung erfolgt über den Hydraulikdruck eines Hydro-Aggregats (Es wird eine hydraulische Quelle benötigt um den Schraubstock zu betätigen) Der hydraulische Spannhub wird aufgrund sicherheitstechnischen Vorschriften auf max. 4,5 mm begrenzt Volumen für max. Spannhub 4,5 cm³
