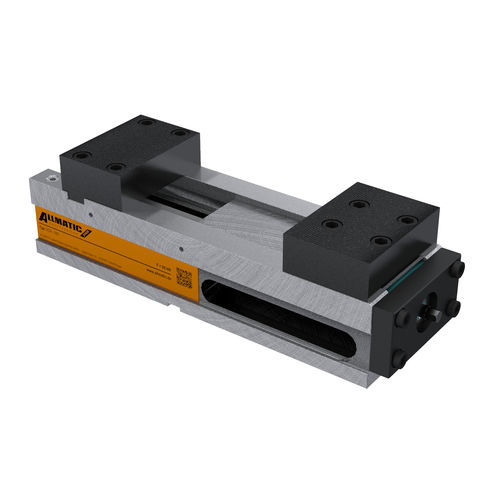

Schraubstock für Werkzeugmaschinen NC4 160

Schraubstock für Werkzeugmaschinen - NC4 160 - ALLMATIC-Jakob Spannsysteme
Schraubstock für Werkzeugmaschinen - NC4 160 - ALLMATIC-Jakob Spannsysteme
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Anwendung
für Werkzeugmaschinen
Max. Spannkraft

40 kN

Spannweite

Max: 317 mm
(12 in)

Min: 0 mm
(0 in)

Beschreibung

Einsatzbereich: - Optimal für den Einsatz auf 3- und 4-Achs-Bearbeitungszentren - Backenschnittstelle kompatibel zur NC8 und LC/TC Baureihe - Einfaches Handling - Max. 60 kN Spannkraft bei 1,5 Umdrehungen (540°) mit Handkurbel Produktmerkmale: - Mechanischer Anschlag für sichere Bedienung, max. Spannkraft 60 kN - Konstante, reproduzierbare Spannkraft mittels mechanischem Kraftverstärker - Bewährte wartungsarme und gekapselte Hochdruckspindel dadurch minimierter Reinigungsaufwand - Grundkörper aus GJS-60 - Führungsbahn induktivgehärtet und geschliffen - Richtnuten in der Sohlfläche - Ebenheit Grundkörper 0,01mm - Höhe Grundkörper geschliffen -0,02mm - Breite Grundkörper feingefräst - Backen wendbar: für min./ max. Spannweiten (0-245mm, 72-317mm) mit einem Backenpaar - Flexible Grundbacken - Fräsen einer Stufe erweitert die Spannweite und sie können als - Formbacken für Formteile und damit für die zweite Aufspannung verwendet werden - Fixbacke, einfache Programmierung durch gleichbleibenden Nullpunkt - Schließen und Öffnen des kompletten Spannbereichs inklusive Spannvorgang mit einer -Handkurbel - Gesamtlänge ist unabhängig von der Werkstückgröße - Abmessungen NC4 analog zu NC8, LC und TC 160, dadurch nebeneinander einsetzbar - Backenschnittstelle kompatibel zu NC8 und LC/TC - 2 Gewinde für seitliche Werkstückanschläge M8 - Individueller QR-Code für schnellen Zugriff auf technische Informationen, Zubehör, Ersatzteile und Reparaturpreise
