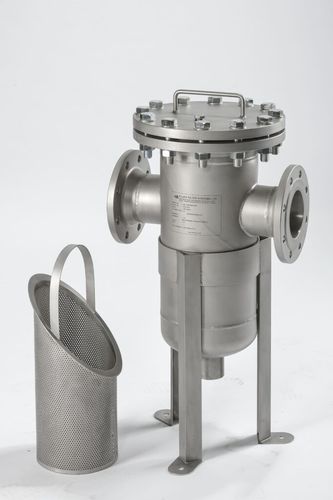

Korpus fur Korbfilter IBF series

IBF-Filtersiebe sind die ideale Lösung zur Entfernung von Feststoffpartikeln aus einem Flüssigkeitsstrom. Die Anwendungen umfassen den Schutz von Pumpen, Zählern, Ventilen, Düsen und Wärmetauschern vor Verunreinigungen. Die IBF-Serie verfügt über Inline-Anschlüsse, die eine einfache Installation in Rohrleitungen ermöglichen. Die Standardanschlussgrößen sind 1" bis 12" mit Flansch (ANSI oder DN), größere Behälter sind auf Anfrage erhältlich. Gefertigte Schmutzfänger haben einen verschraubten Deckel mit einem Hebegriff und einem ½" Entlüftungsventil. Größere Modelle sind mit einem Hebelarm zum Anheben des Deckels ausgestattet und können mit optionalen Merkmalen wie Hebeösen versehen werden. Die Standarddruckstufe beträgt 10 bar und die Temperaturstufe 110 °C, höhere Stufen sind auf Anfrage erhältlich. Der Innenkorb hat eine elliptische, 45° abgewinkelte Oberseite und bietet eine große Filterfläche, die der von Gusssieben mit der gleichen Anschlussgröße weit überlegen ist. Die Filter der IBF-Serie sind speziell für hohe offene Flächenverhältnisse ausgelegt (freie Siebfläche geteilt durch die Nennauslassfläche), was zu geringen Druckverlusten und einer längeren Betriebsdauer vor der Reinigung führt. Der Standardkorb besteht aus 3 mm starkem Lochblech und kann mit Präzisionsgeweben aus rostfreiem Stahl mit einer Maschenweite von 840 bis 37 Mikron (20 bis 400 mesh) ausgekleidet werden. Für Anwendungen, die eine gröbere Filtration erfordern, bieten wir eine Reihe von Lochblechkörben mit einer Maschenweite von 1 mm bis 10 mm (18 mesh bis 3/8") an. Neben unseren Standardqualitäten können wir Filterkörbe mit spezifizierten oder schweren Maschen oder aus anderen Materialien, wie z. B. Spaltdraht, anbieten.
