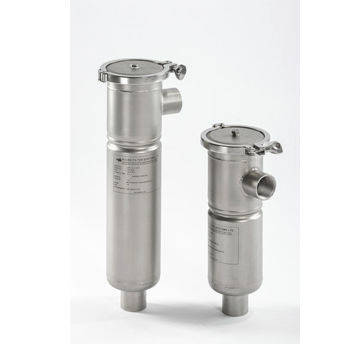

Einzelbeutelfiltergehäuse mini series

für FlüssigkeitenEdelstahl

Allied Filter Systems bietet eine Reihe von Mini-Beutelfiltergehäusen an, die ideal für kleine Chargen geeignet sind. Diese kompakten Beutelfilter werden standardmäßig aus rostfreiem Stahl 316L hergestellt und haben eine perlgestrahlte Oberfläche. Alle Minifiltergehäuse sind für 110 °C und 10 bar ausgelegt. Je nach Modell können sie eine UKCA/CE-Kennzeichnung und eine ATEX-Zertifizierung haben. Optionale Merkmale sind verfügbar, um alle Kundenanforderungen zu erfüllen. Das Standardsortiment umfasst drei Modelle in zwei verschiedenen Größen: HD 13 und 14 (Hauptbild) Bündig abschließende Tasche mit lasergeschnittenem Profil, das durch zwei verstellbare Schwenkbolzen mit Ringmuttern gehalten wird. Eine der Muttern dient als Scharnier für die obere Abdeckung. RBFP 13 und 14 (2. Bild) Versenkter Beutelbeschlag mit profiliertem Körper, mit Dreikleedeckel, der durch drei zurückspringende Schwenkbolzen mit Augenmuttern gehalten wird. Eine der Muttern dient als Scharnier für den oberen Deckel. RBFV 13 und 14 (3. und 4. Bild) Eingelassene Beutelarmatur mit profiliertem Gehäuse und Deckel mit V-Klammerverschluss. Spezifikation : 1" BSP (F) Abfluss serienmäßig bei allen Gefäßen mit seitlichem Auslass (HD Typ 1 (Inline) und alle Modelle Typ 3, 4, 7, 8). ¼" BSP (F) Stopfen standardmäßig nur am Einlass HD13 und HD14. ¼" BSP (F) Stopfen serienmäßig an der oberen Entlüftung aller Modelle. 1" BSP (F) Einlass und Auslass sind Standard für Behälter mit Gewinde. 1" ANSI 150# oder DN25 PN16 Einlass und Auslass sind Standard für alle geflanschten Behälter. Der Kunde kann die Rohrleitungsgröße, den Anschlusstyp und die Konfiguration angeben, wenn diese vom Standard abweichen. Zu den Dichtungsmaterialien gehören: Buna-n (Nitril), EPDM (Ethylenpropylen), Viton, PTFE, PTFE-gekapselt.
