Einstellbarer Schaltregler A4407 series

FETbuck

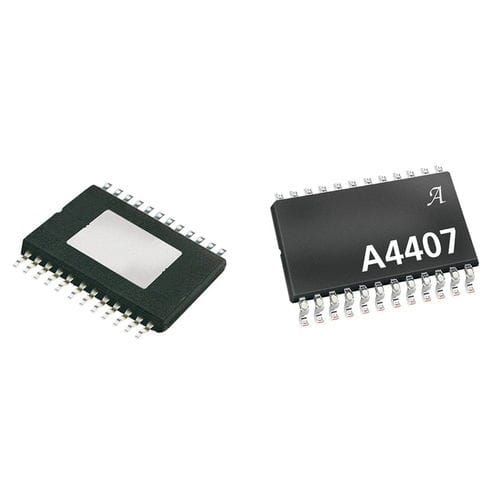

Der A4407 ist ein Automotive-Power-Management-IC, das einen 2,2 MHz Konstant On-Time-(COT)-Buck-Vorregler verwendet, um einen 5 V-Linearregler, einen 5 V-Tracking-Schutz-Linearregler, einen 3,3 V-Linear-FET-Controller/Treiber und einen 1,2 V/1,5 V/1,8 V-Linear-FET-Controller/Treiber zu versorgen. Der A4407 verfügt über einen Pin, mit dem die Master-Referenz für den 5-V-Tracking-Regler entweder auf den 3,3-V- oder den 5-V-Ausgang eingestellt werden kann. Die Einschaltzeit des Buck wird intern in Abhängigkeit von der VIN so eingestellt, dass die Schaltfrequenz von 2,2 MHz erhalten bleibt. Ein effizienter Betrieb wird dadurch erreicht, dass die Eingangsspannung vor der Versorgung der Linearregler mit dem Buck-Vorregler abgefallen ist. Der A4407 wurde für die Versorgung von CAN- und Mikroprozessor-Netzteilen in Hochtemperaturumgebungen entwickelt und ist ideal für Unterhaubenanwendungen. Der Schaltregler ist für den Betrieb mit einer Nennschaltfrequenz von 2,2 MHz ausgelegt. Die hohe Schaltfrequenz ermöglicht es dem Kunden, niederwertige Induktivitäten und Keramikkondensatoren auszuwählen und gleichzeitig EMV im AM-Frequenzband zu vermeiden. Zu den Schutzfunktionen gehören: Unterspannungssperre, Pulsstrombegrenzung, LX-Kurzschlussschutz und thermische Abschaltung. Im Falle einer Kurzschlusslast verfügen alle Linearregler über einen Rückfaltungsüberstromschutz. Darüber hinaus ist der V5P-Ausgang gegen ein kurzzeitiges Batterieereignis geschützt. Der A4407 verfügt sowohl über einen Logikpegel als auch über einen Hochspannungseingang (strom- und spannungsbegrenzt). Der A4407 verfügt außerdem über einen Power-on-Reset (NPOR)-Ausgang mit einstellbarer Verzögerung für die Mikroprozessorsteuerung. Der A4407 wird in einem flachen (1,1 mm) 24-poligen TSSOP-Gehäuse mit freiliegendem Pad für eine verbesserte Wärmeableitung (Suffix LP) geliefert.
