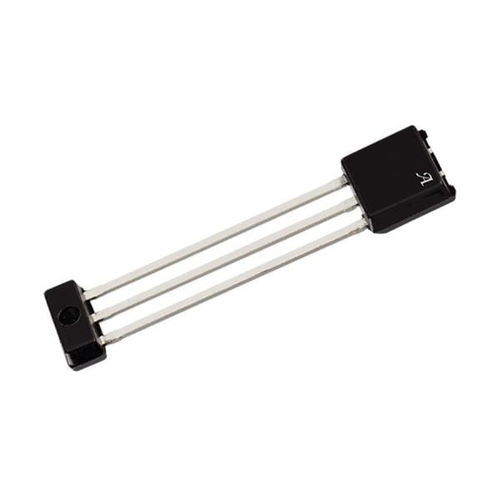

Linearer Positionssensor A1342 series

MagnetHall-EffektHochpräzision

Das Gerät A1342 ist eine Hochpräzision, programmierbare lineare Sensor-Halleffektintegrierte Schaltung (IC) mit einem Offenabflussertrag, für die Automobil- und nonautomotive Anwendungen. Der Signalweg des A1342 stellt Flexibilität durch die externe Programmierung, die die Generation von einem genauen erlaubt, und besonders angefertigt, Ertrag von einem magnetischen Signal des Input zur Verfügung. Das A1342 ist eine besonders konfigurierbare und robuste Lösung für die forderndsten linearen Feld-Sensor-Anwendungen. Das BiCMOS, monolithisches IC enthält einen Hall-Fühler, Temperatur-Kompensationseinen schaltkreis der Präzision, um die tatsächliche Empfindlichkeit zu verringern und Antrieb des Hall-Elements auszugleichen, einen differenziellen Hochleistungsverstärker, eigene dynamische Offsetannullierungsstromkreise, modernen Ertraglinearisationsschaltkreis und moderne Diagnosen. Das A1342 liefert ein nicht angepasstes Niveau von Kunde-programmierbaren Wahlen. Ein Hauptmerkmal des A1342 ist seine Fähigkeit, einen in hohem Grade linearen Gerätertrag für nichtlineare Inputmagnetfelder zu produzieren. Um dieses zu erzielen, kennzeichnet das Gerät die Kunde-programmierbare Linearisation von 16 Segment, in der ein einzigartiger Linearisationskoeffizientfaktor an jedem Segment angewendet wird. Linearisationskoeffizienten werden in einer Nachschlagentabelle in EEPROM gespeichert.
