LED-Treiber / IC A8515 series

HintergrundbeleuchtungPWMWLED

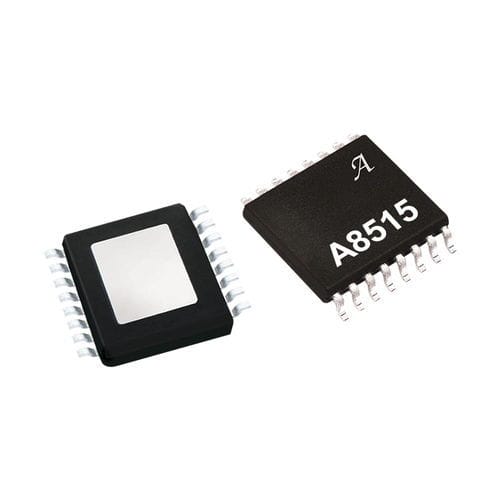

Der A8515 ist ein Multi-Output-Treiber für weiße LEDs (WLED) zur LCD-Hintergrundbeleuchtung in Verbraucher- und Industrieanzeigen. Es integriert einen Current Mode Boost Converter mit einem internen Power DMOS-Schalter und zwei Stromsenken. Der Boost-Konverter kann bis zu 24 LEDs ansteuern: 12 LEDs pro Strang bei 120 mA. Die LED-Senken können parallel geschaltet werden, um höhere LED-Ströme bis zu 240 mA zu erreichen. Der A8515 kann mit einer einzigen Stromversorgung von 5 bis 40 V betrieben werden. Das PWM-Dimmen wird mit einem externen PWM-Eingangssignal realisiert. Der PWM-Dimmstift dient zur Steuerung der LED-Intensität durch Pulsweitenmodulation. Die niedrige, 720 mV Regelspannung an den LED-Stromquellen reduziert den Leistungsverlust und verbessert den Wirkungsgrad. Zu den Anwendungen gehören: Desktop-LCD-Flachbildschirme (FPD) Flachbildschirm-Videoanzeigen LCD-Fernseher und -Monitore Der A8515 wird in einem 16-poligen TSSOP-Gehäuse (Suffix LP) mit einem freiliegenden Wärmepolster geliefert. Es ist bleifrei (Pb), mit 100% matter Zinn-Blechrahmenbeschichtung.
