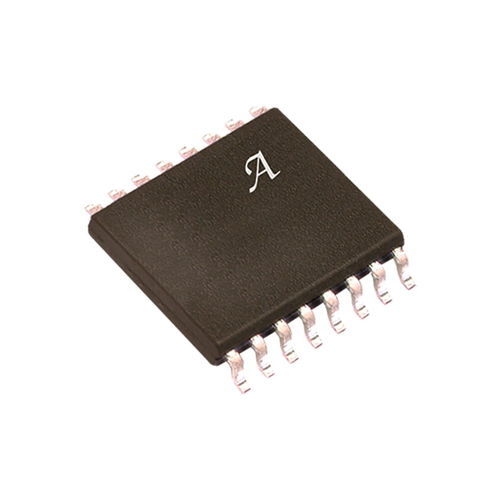

Gate-Treiber / MOSFET A3946 series

Der A3946 wurde speziell für Anwendungen entwickelt, die unidirektionale Hochleistungsmotoren, bürstenlose Drehstrommotoren oder andere induktive Lasten erfordern. Der A3946 verfügt über zwei Hochstrom-Gate-Treiberausgänge, die in der Lage sind, ein breites Spektrum von Leistungs-N-Kanal-MOSFETs anzusteuern. Der High-Side-Gate-Treiber schaltet einen N-Kanal-MOSFET, der den Strom zur Last steuert, während der Low-Side-Gate-Treiber einen N-Kanal-MOSFET als Synchron-Gleichrichter schaltet. Ein Bootstrap-Kondensator liefert die für N-Kanal-MOSFETs erforderliche Versorgungsspannung über der Batterie. Eine interne Top-Off-Ladepumpe für die High-Side ermöglicht den DC-Betrieb (100% Duty Cycle) der Halbbrücke.
