Strommessfühler Integrierte Schaltung / Hall-Effekt ACS716 series

PCBDCAC

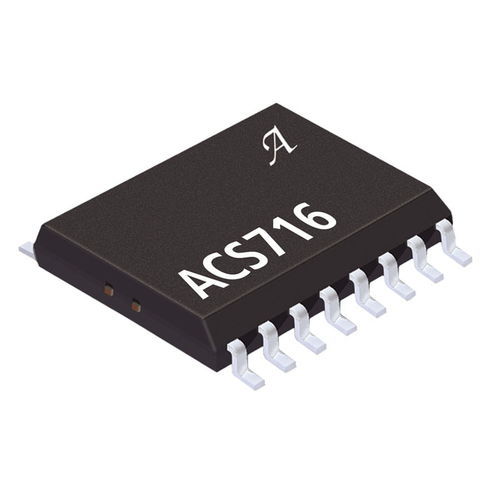

Der Allegro® ACS716 gegenwärtige Sensor stellt die ökonomischen und exakten Mittel für den Strom zur verfügung, der Anwendungen in den industriellen, kommerziellen und Kommunikationssystemen abfragt. Die Vorrichtung wird in einem kleinen Abdruckoberfläche Einfassung Paket angeboten, das einfache Implementierung in den Kunde Anwendungen erlaubt. Das ACS716 besteht aus einer Präzision linearen Hall Sensor-integrierten Schaltung mit einem kupfernen übertragung Weg, der nahe der Oberfläche des Silikonwürfels gelegen ist. Angewandter Strom fließt den kupfernen übertragung Weg durch, und die Analogergebnisspannung vom Hall Sensor spürt linear das magnetische auffangen erzeugt durch den angewandten Strom auf. Die Genauigkeit des ACS716 wird mit diesem patentierte verpackenkonfiguration maximiert, weil das Hall Element in der extrem nahen Nähe zum gemessen zu werden aufgestellt wird Strom. Hochqualifizierte Immunität zum gegenwärtigen Leiter dV/dt und Streuelektrisches fängt auf, angeboten durch allegro eigene integrierte Schildtechnologie, niedrige Kräuselung der Garantien am Ausgang und Tiefoffsetantrieb in der Hochseite, Hochspannungsanwendungen. Die Spannung auf dem überstrom-Eingang (VOC Stift) erlaubt Kunden, eine überstromstörung Schwelle für die Vorrichtung zu definieren. Wenn der Strom, der den kupfernen übertragung Weg durchfließt (zwischen den IP+ und IP Stiften) diese Schwelle übersteigt, der geöffnete Abfluß überstrom-Störung Stift Willensübergang zu einem niedrigen Zustand der Logik. Die Fabrikprogrammierung des linearen Hall Sensors innerhalb des ACS716 ergibt aussergewöhnliche Genauigkeit in den Signalen des analogen und Digitalergebniss.
