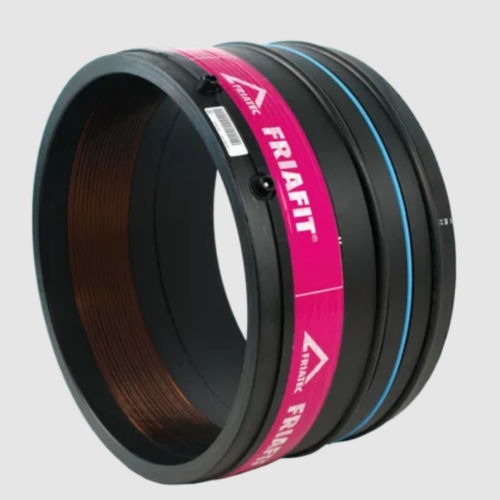

Mechanischer Koppler AEM

für RohreHDPE

Abwassereinschubmuffe AEM Zur gelenkigen Einbindung von PE-HD Leitungen in Schächte gemäß DIN 4034 bzw. DWA-A 157 zusammen mit dem FRIAFIT Abwasserschachtfutter ASF/ASFL Mit zwei elastomeren Dichtringen als Gelenkstück für die optimale Verpressung Mit wasserquellfähigen Dichtring Q für zusätzliche Sicherheit Verbindungsseite zur PE-HD Leitung mit freiliegenden Heizwendeln zur optimalen Wärmeübertragung zur Verarbeitung ohne Haltevorrichtungen Safety Technology Sohlgleicher Übergang auf Schachtgerinne Hinweis: Auch mit NBR-Dichtungen (Umgang mit wassergefährdenden Stoffen nach AwSV, Anwendung WHG z.B. Fett- und Koaleszenz-Abscheider) verfügbar: Lagerstatus 3 EINSATZBEREICHE Das FRIAFIT-Abwasserschachtfutter ASF/ASFL ist das Verbindungselement zwischen Beton- oder gemauertem Schacht und der FRIAFIT-Abwassereinschubmuffe AEM. Die FRIAFIT-Abwassereinschubmuffe AEM wird eingesetzt zur Einbindung von PE-HD Leitungen in Betonschächte nach DIN 4034-1 bzw. gemauerte Schächte in Verbindung mit dem FRIAFIT-Abwasserschachtfutter ASF/ASFL. VERARBEITUNGSHINWEISE Das ASF wird in der Regel im Betonwerk beim Herstellen der Fertigbetonschächte eingebracht. Das ASF kann jedoch auch in der Ortbeton-Bauweise nachträglich eingesetzt werden. Das ASFL kann auch durch Einbetonierung oder Einmauern auf der Baustelle eingebracht werden. Das Abwasserschachtfutter ASF/ASFL wird nach den allgemeinen Montageanforderungen (siehe „Montageanleitung FRIAFIT-Abwassersystem”) eingebaut. Die AEM wird in das Abwasserschachtfutter ASF so weit eingeschoben, dass sie direkt an das Gerinne anschließt, bzw. bis Anschlag (ASFL). Die Verbindung zum PE-Rohr mit der FRIAFIT-Abwassereinschubmuffe AEM
