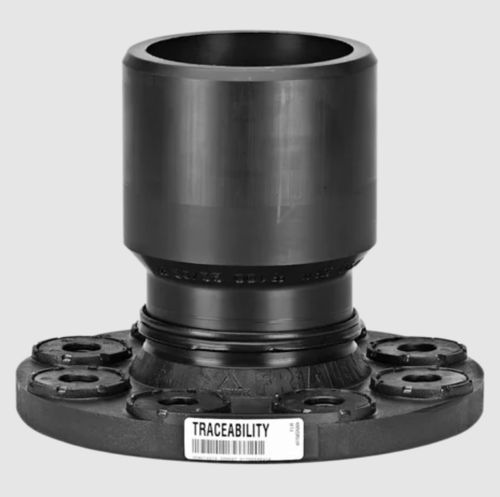

Rohr-Flansch-Adapter FLR

Flansch-Reduktion FLR Wasser Material: PE 100 und Metallinsert Hinweis: Metallinsert im Flansch zur Verhinderung von Kaltfließverhalten. Wir empfehlen GST-Dichtungen. Beachten Sie die Schraubenanzugsmomente nach Angabe des Dichtungsherstellers, bzw. DVS. Zusätzliche Unterlegscheiben sind notwendig. Einsatzbereich Die FRIALEN-Flansch-Reduktion FLR wird als Werkstoffübergang eingesetzt. Besondere Anwendungsmöglichkeiten sind gegeben durch den direkten Anschluss von Flanschenschiebern in reduzierten Abzweigleitungen in Verbindung mit einem FRIALEN-T-Stück oder einer FRIALEN-Stutzenschelle SA Hydranten an den FRIALEN-Winkel mit Fußteil WF 90° - d 110 Das Kompaktbauteil erlaubt dabei eine einfache, zeitsparende und wirtschaftliche Ausführung der reduzierten Flanschverbindung. Für die senkrechte Anbindung von Hydranten mit Winkel mit Fußteil WF 90° oder T-Stücke T ist die Überdeckungshöhe zu beachten. Das bekannte Kaltfließverhalten von PE-HD im Bereich der Flanschverschraubung wird durch die konstruktive Gestaltung ausgeschlossen. Korrosionsschutzmaßnahmen sind für die Flansch-Reduktion FLR nicht erforderlich. Verarbeitungshinweise Die Schweißung des Rohrstutzens erfolgt nach der FRIALEN-Montageanleitung. Flanschausführung nach DIN EN 1092-1. Für die Flanschverschraubung sind Unterlegscheiben erforderlich. Alle handelsüblichen Profil- und Flachdichtungen können verwendet werden. Wir empfehlen Profildichtungen des Typs G-St. Für Schraubenanzugsmomente sind die Vorgaben des Dichtungsherstellers zu beachten. Gute Gründe für die FRIALEN-Flansch-Reduktion FLR: Kompaktbauteil für Werkstoffübergang und direkte Reduzierung Einfache Einbindung von Armaturen
