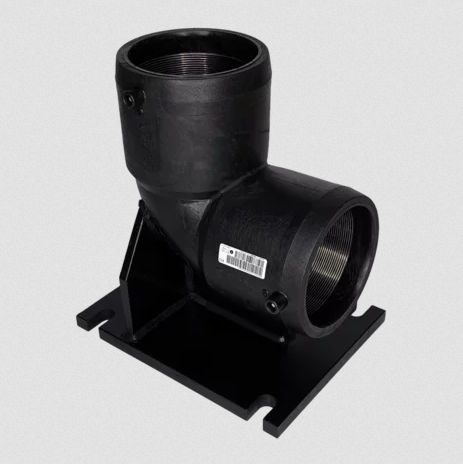

90°-Rohrbogen WF

PE

Winkel mit Fußteil WF SDR 11 Wasser Montage auf Fundament möglich Safety Technology DVGW-Registration No.: DV-8606AU2249 Hinweis: Ideal zum Hydrantanschluss neben der Hauptleitung. Extra Spitzende für Hausanschluss für kontinuierliche Durchströmung. Einsatzbereich Der FRIALEN-Winkel mit Fußteil WF 90° ermöglicht den Anschluss eines Hydranten neben der Hauptleitung. Der Hydrantenanschluss erfolgt entweder durch Schweißen des PE-HD Spitzendes des Hydranten mit dem Bauteil oder bei einem Hydranten mit Flanschanschluss unter Verwendung des FRIALEN-Einschweißflansches EFL* oder mit Flanschreduktion FLR d110/DN80**. Nach DVGW W400-1: Technische Regeln Wasserverteilungsanlagen (TRWV) Teil 1: Planung muss bei seitlich verzogenen Hydranten ein Hausanschluss folgen, um das Verkeimen des Wassers in nicht durchflossenen Leitungsabschnitten zu verhindern. Zur Vermeidung von Stagnation des Trinkwassers kann über den Rohrstutzen d 63/SDR 11 ein Hausanschluss angebunden werden. Ist dies nicht gewünscht, ist der Stutzen durch eine Verschlussmuffe MV d 63 zu verschließen. Verarbeitungshinweise Die Vorbereitungen für das FRIALEN-Schweißen (zwei Schweißvorgänge) des Winkelteils mit PE-HD Rohren oder PE-HD Rohr und PE-HD Armatur (Einstecktiefe markieren, Oxidhaut entfernen, reinigen, etc.) sind der FRIALEN-Montageanleitung zu entnehmen. Gute Gründe für den FRIALEN-Winkel mit Fußteil WF 90°: Höchste Stabilität durch große Wanddicken, sicherer Stand des Hydranten Separate Schweißzonen ermöglichen eine einfache und spannungsfreie Schweißung Keine Stagnation durch Hausanschluss-Stutzen Montage der Bodenplatte auf Fundament möglich
