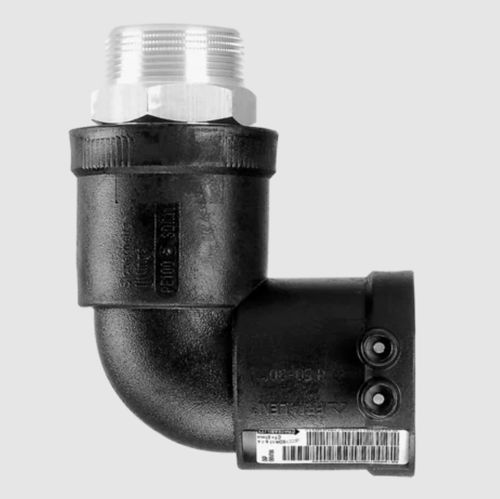

Hydraulikanschluss WUN 90

Gewinde90°-WinkelPE

Übergangswinkel 90° PE-HD/Messing mit Außengewinde Kompaktbauteil. PE-HD-Seite mit freiliegenden Heizwendeln zur optimalen Wärmeübertragung, großen Einstecktiefen, breiter Schweißzone sowie schmelzflussverhindernden kalten Zonen an der Stirnseite und im Übergangsbereich zur Verarbeitung ohne Haltevorrichtungen. Messingseite unlösbar und verdrehsicher im PE-HD verankert. Selbstdichtende, patentierte Dichtgeometrie ohne elastomere Dichtung. Zum Einsatz im Wasserbereich. Standard: Messing, Rotguss auf Anfrage Andere Gewindeabmessungen auf Anfrage Einsatzbereich Die FRIALEN-Übergangswinkel WUN 90° sind Schraubverbindungen zum Übergang von Stahlrohr mit Gewindemuffe auf eine PE-HD Leitung. Die FRIALEN-Muffe ist im Fitting integriert. Verarbeitungshinweise Das Bauteil darf bei der Montage nur mit einem Schlüssel, angesetzt am werksseitig eingebauten metallischen Sechskant, in das metallische Gegenstück eingeschraubt werden. Die Schweißung der PE-HD Seite erfolgt durch FRIALEN-Schweißen – dicht und längskraftschlüssig. Der Einbau der Messingseite und der PE-HD Seite wird nach den allgemeinen Montageanforderungen (siehe „Übergangsstücke mit Gewindeanschluss” in „Montageanleitung” für „FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d 225”) vorgenommen (Oxidhaut vom Rohr entfernen/reinigen, etc.). Gute Gründe für die FRIALEN-Übergangswinkel WUN 90°: Kompakte Konstruktion PE-HD Seite mit freiliegendem Heizelement zur optimalen Wärmeübertragung Schmelzflussverhindernde kalte Zonen an der Stirnseite und im Übergangsbereich Verarbeitung ohne Haltevorrichtungen Große Einstecktiefe, breite Schweißzone Messingseite unlösbar und verdrehsicher
