Hydraulikanschluss FLT

EinschraubTDIN

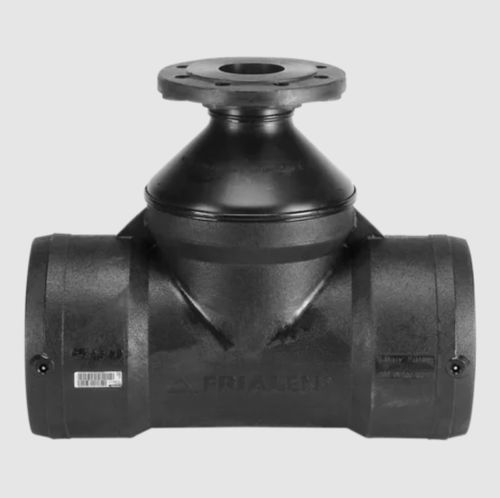

Flansch-T-Stück TFL Wasser Material: PE 100 und Metallinsert Safety Technology Hinweis: Reduktion und Einschweißflansch. Metallinsert im Flansch zur Verhinderung von Kaltfließverhalten. Wir empfehlen GST-Dichtungen. Beachten Sie die Schraubenanzugsmomente nach Angabe des Dichtungsherstellers, bzw. DVS. Einsatzbereich Das FRIALEN Flansch-T-Stück wird für den Übergang von Rohren aus PE-HD auf Rohre bzw. Armaturen aus metallischen Werkstoffen eingesetzt. Das Haupteinsatzgebiet des FRIALEN Flansch-T-Stückes ist der Hydrantenanschluss. Für eine Abzweigleitung in DN 80 kann direkt eine Absperrarmatur angeflanscht werden. Andere Nennweiten können auch mit dem FRIALEN-T-Stück1) in Verbindung mit der FRIALEN-Flanschreduzierung FLR bzw. bei Nennweitengleichheit durch den FRIALEN Einschweißflansch EFL2) ausgeführt werden. Verarbeitungshinweise Das Flansch-T-Stück wird nur in drucklosem Zustand eingebaut. Die Vorbereitungen für das FRIALEN-Schweißen (zwei Schweißvorgänge) des T-Stücks in Durchgangsrichtung mit PE-HD Rohren (Einstecktiefe markieren, Oxidhaut entfernen, reinigen, etc.) sind der FRIALEN- Montageanleitung zu entnehmen. Die Flanschanschlussmaße entsprechen DIN EN 1092-1. Zusätzliche Unterlegscheiben für die Flanschschrauben sind notwendig. Alle handelsüblichen Profil- oder Flachdichtungen können verwendet werden. Die Schraubenanzugsmomente der Dichtungshersteller sind zu beachten. Wir empfehlen Profildichtungen des Typs G-St. Gute Gründe für das FRIALEN Flansch-T-Stück FLT: Kompaktbauteil aus PE-HD zur direkten Anbindung von Flanscharmaturen und -Hydranten werksseitig gefertigte Kombination aus FRIALEN-T-Stück, Reduktion und Einschweißflansch (Festflansch)
