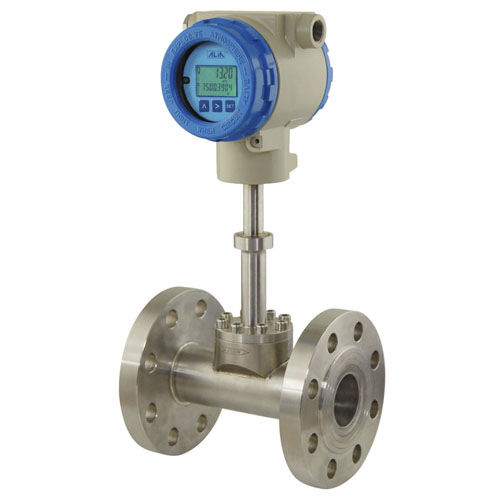

Volumetrischer Durchflussmesser ATF80 series

für Flüssigkeitenfür Gasfür Dampf

Die Smart-Target-Durchflussmessgeräte der Serie ATF80 revolutionieren die Methode der Zielscheibenauslenkung zur Durchflussmessung. Die Zielscheibenauslenkung wird durch kapazitive Sensoren präzise gemessen. Das resultierende Signal wird dann digital über eine oberflächenmontierte, industrielle Signalverarbeitung verarbeitet, um einen 4-20-mA-Ausgang zu erzeugen, der proportional zum volumetrischen Durchfluss ist. Smart-Target-Durchflussmesser sind geeignet für niedrige Geschwindigkeiten und hohe Temperaturen. Gas- und Dampfdurchfluss. Das Umstellen des Zählers ist so einfach wie das Wechseln des Targets. Es besteht keine Notwendigkeit, den gesamten Zähler zu wechseln. Messen Sie niedrige Geschwindigkeiten von weniger als 0,1 m/s Messen Sie Fackelgas mit hoher Temperatur, niedrigem Druck und niedriger Geschwindigkeit. 4-20 mA-Ausgang HART-Kommunikation Niedriger Druckabfall Die max. Temperatur kann bis zu 450 oC betragen Online-Kalibrierung durch Alia einzigartige Software Einstecktyp oder Hot-Tap-Typ für große Rohrleitungen verfügbar Größe: - Lokale Anzeige: 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, - 4-zeiliges LCD (mit Hintergrundbeleuchtung) 150, 200, 250, 300...... 6000 (mm) - 5-stellige Durchflussanzeige Messbereich: - 8-stelliger Totalisator Dampf: 0.002-3400000 t/hr - Stromausgang: Gas: 1-3280000 Nm3/hr - 4-20 mA 2-Draht Flüssigkeit: 0,1-55800 m3/h - Last Werkstoff: - Rohm= (VDC-10) * 50 Edelstahl 304 / 316 - Alarmfunktion: Genauigkeit: - Hoch-/Tief-Alarm Wafer-/Flanschtyp - Turndown-Verhältnis: +/-0,75% vom Messwert - 15:1 Einstecktyp - Kommunikation: +/-1,6% vom Messwert - HART-Signal (kompatibel) Reproduzierbarkeit: - Datenspeicherung: +/-0,05% FS - Betriebsparameter und Totalisator Multi Flow Range: - Zahlen werden im EEPROM gespeichert für mehr 1-3 Durchflussbereich - als 10 Jahre Prozessanschluss: - Gehäusematerial: Flansch / Wafer / Einschub - Aluminiumlegierung Flansch Typ: - JIS 10K / JIS 20K / JIS 40K
