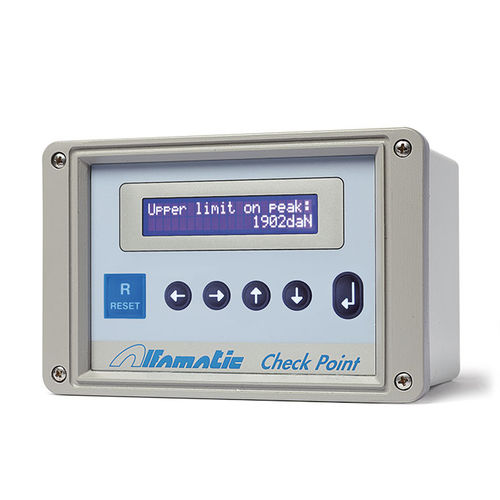

Kraftmessgerät CHECK POINT

digitalfür TransducerKontakt

Check Point wurde als spezieller Viewer für Druckmaschinen konzipiert und entwickelt. Seine Besonderheit sind die klar definierten Menüparameter: Kontaktkraft, Aufprallkraft, maximale Kraftgrenze, erreichte Kraft, usw. Er ist für die Durchführung von Kontrollen folgender Faktoren geeignet: Kontrolle der von der Presse ausgeübten Kraft, Anhalten der Presse bei Erreichen einer voreingestellten Kraft, Einschalten des Kraftvervielfachers der hydropneumatischen Zylinder, Aktivierung der digitalen Ausgänge bei voreingestellten Werten. Zur Steuerung des hydraulischen Drucks des Zylinders, zum Anhalten der Presse bei Erreichen eines voreingestellten Drucks, zur Aktivierung der digitalen Ausgänge bei voreingestellten Werten. Zur Kontrolle der Position der Zylinderstange, zum Anhalten der Presse bei Erreichen eines voreingestellten Hubs, zur Kontrolle der Endhöhe des Werkstücks, zur Aktivierung von Digitalausgängen bei voreingestellten Werten. Zwei Versionen sind verfügbar: AN für analoge Geber, EN für inkrementale Encoder. Technische Daten Direkte Verbindung mit dem Messwertaufnehmer Alphanumerische Anzeige AN-Version verfügbare Eingänge: Wägezelle 2 mV/V (10 V Spannungsversorgung), 0-10 V, 0-20 mA, 4-20 mA Signal EN-Version verfügbarer Eingang: Inkrementalgeber mit Nullmarke Spannungsversorgung: 24 VDC Digitale Eingänge: 24 VDC, positive Logik, galvanisch getrennt Digitale Ausgänge: 24 VDC, positive Logik, galvanisch getrennt Kommunikationsanschlüsse: USB Typ B Gerät Abmessungen: Breite 175 mm, Höhe 115 mm, Tiefe 105 mm
