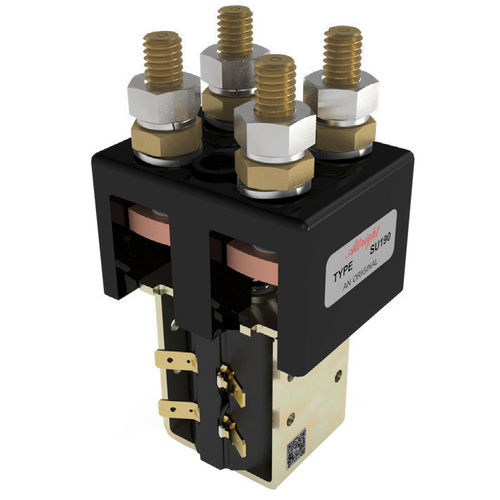

2NO-Schütz SU19 series

LeistungelektromechanischHalbleiter

Das SU190 ist eine leistungsgesteigerte Variante der Schützserie SW190, die in erster Linie zum Schalten von schweren Gleichstromlasten entwickelt wurde, jedoch auch zum Schalten von Wechselstromlasten geeignet ist. Das SU190 ist zum Schalten von ohmschen, kapazitiven und induktiven Lasten geeignet. Typische Anwendungen sind Elektromotoren, Hydraulikaggregate, Winden, Drehzahlregler und Energieverteilungssysteme. Die Schütze verfügen über zweipolige, doppelt unterbrechende Hauptkontakte mit Spitzen aus Silberlegierung, die schweißfest und verschleißfest sind und eine hervorragende Leitfähigkeit aufweisen. Der SU190 ist einfach zu installieren, mit M5-Gewindebohrungen im Schalterrahmen oder einer Vielzahl von optional erhältlichen Halterungen. Die elektrischen Anschlüsse entsprechen den Industriestandards, mit M10-Hauptanschlussbolzen und einer Option für 6,3 mm-Standardkabelschuhe oder fliegende Leitungen an der Spulenbaugruppe. Die Montage kann vertikal oder horizontal erfolgen, bei vertikaler Montage sollten die M10-Kontaktbolzen nach oben zeigen. Wenn die Anforderung eine Ausrichtung nach unten ist, können wir das Schütz anpassen, um dies zu kompensieren. Bemessungsfehlerstromausschaltvermögen (Icn) 5ms Zeitkonstante:(In Übereinstimmung mit UL583*) Blowouts - 1500A bei 96V Gleichstrom Keine Blowouts - 1500A bei 48V D.C. Bemessungsfehlerstromausschaltvermögen (Icn) Ohmsche Last:(In Übereinstimmung mit UL508*) Durchbrüche - 525 A bei 96 V Gleichstrom Keine Durchschläge - 525 A bei 60 V Gleichstrom.
