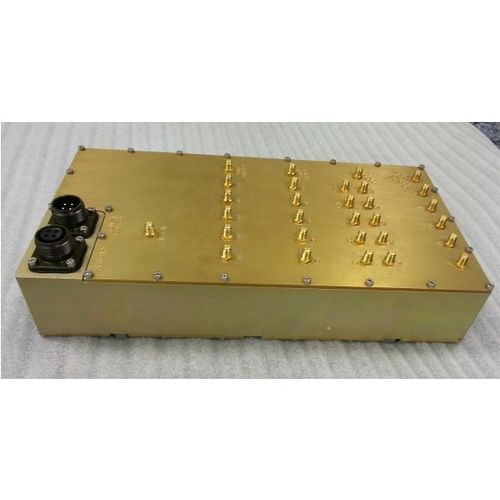

Mehrpoliger Schalter DF-A0064

EMVLEDSteuer

Der DF-A0064 ist ein 4-Band-Hochgeschwindigkeits-Antennenbandumschalter für Peilanwendungen. Er akzeptiert vier Frequenzbänder mit jeweils fünf Antennenelementen und gibt die Elemente eines jeden Bandes an die entsprechenden fünf HF-Ausgänge aus. Der Umschalter wird über eine serielle EIA-485 (RS-485)-Schnittstelle gesteuert, um eine Fernsteuerung über eine Entfernung von bis zu 500 m zu ermöglichen. Alle Schaltvorgänge erfolgen in Halbleitertechnik für schnelle und unbegrenzte Schaltzyklen. Der DF-A0064 verfügt sowohl über eine interne Rauschquelle als auch über einen externen Eingang für Kettenkalibrierungszwecke. Entweder die interne Rauschquelle oder der externe Kalibrierungseingang kann ausgewählt werden, um gleichzeitig ein symmetrisches Signal anstelle der Antenneneingänge einzuspeisen und dadurch Fehler zu korrigieren, die durch Schwankungen im HF-Pfad des Systems verursacht werden. Alle Eingänge des DF-A0064 sind mit Begrenzern ausgestattet, um den Betrieb in rauen EMV-Umgebungen zu ermöglichen. Aktiv / Passiv - - Aktiv - Masse (kg) - - < 4 - Maximales VSWR - - < 2,5 - Größe (m) - - 0,32 - 1. Endfrequenz (MHz) - - 6000 - 1. Anfangsfrequenz (MHz) - - 20
