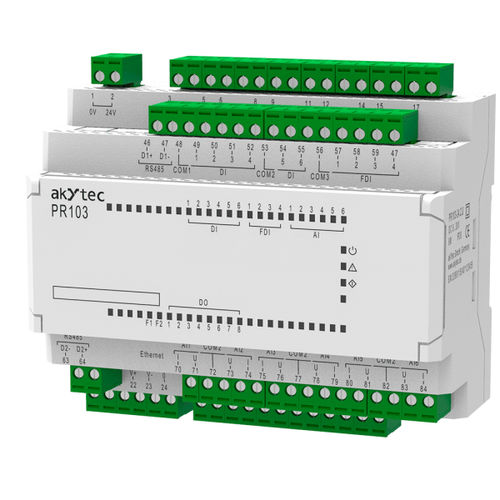

DIN-Schiene-SPS PR103

8 AAnalogeingängeDigitaleingang

PR103 ist eine Mini-SPS mit erweiterten Kommunikationsmöglichkeiten dank ihres Ethernet-Ports und zwei RS485-Schnittstellen sowie den beiden Protokollen Modbus- TCP und RTU/ASCII. Während der Kommunikation über Modbus RTU/ASCII mittels der RS485-Schnittstellen auf der Feld-/Steuerungsebene kann der PR103 den Ethernet-Port und Modbus TCP verwenden, um Daten zur Prozess- Leitebene der Automatisierungspyramide zu "übermitteln". Die Mini-SPS PR103 ist mit 10 Digitaleingängen, 8 Digitalausgängen, 6 Analogeingängen und 2 Analogausgängen ausgestattet. Darüber hinaus können 4 von 10 Digitaleingängen als Impulszähler verwendet werden, die Signale von 100-kHz-Encodern verarbeiten. Die Analogeingänge sind konfigurierbar und können mit einer breiten Palette von RTDs, NTC/PTC, sowie mit linearen Standardsignalen von 4-20 mA oder 0-10 V betrieben werden. Darüber hinaus können die integrierten I/Os direkt mit bis zu zwei Erweiterungsmodulen der PRM-Serie erweitert werden. Dank des eingebauten Flash-Speichers ist die Aufzeichnung von z.B. Werten von analogen Ein-/Ausgängen, Impulszählern, Gerätestatus, etc. möglich. Die Datei wird im CSV-Format gespeichert, was die Bearbeitung in fast jedem Tabellenkalkulationsprogramm, beispielsweise Excel, ermöglicht. Die Mini-SPS ist für die Montage auf einer DIN-Schiene in einem Schaltschrank vorgesehen und kann sowohl in nicht beheizten Umgebungen mit bis zu -40°C, als auch in beheizten Umgebungen mit Temperaturen bis zu +55°C betrieben werden. Für die Kompaktsteuerung PR103 wird unsere Programmierumgebung akYtec ALP, die die Funktionsbausteinsprache nutzt, kostenlos zur Verfügung gestellt.
